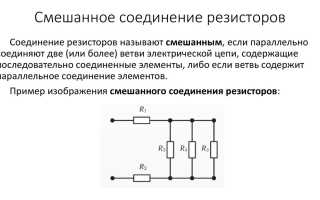

Зачем Нужен Резистор В Электрической Цепи Для Понимания Основ

В этой статье рассмотрим важную роль резисторов в электронике, выходящую за рамки простого ограничения тока. Без резисторов электрическая цепь была бы неуправляемой и опасной. Резисторы защищают компоненты от перегрузок, регулируют напряжение, формируют сигналы и обеспечивают стабильную работу устройств. Понимание их функций и применения необходимо для углубления знаний в электронике и электротехнике.

Основные функции резисторов в электрической цепи

Резисторы выполняют множество функций в электрических цепях, которые значительно превышают простое ограничение тока. Эти важные элементы играют центральную роль в обеспечении стабильной работы электронных устройств различной сложности. Основная функция резистора заключается в преобразовании электрической энергии в тепловую, что позволяет контролировать поток тока через разные участки цепи. Это особенно критично при работе с чувствительными компонентами, такими как светодиоды или микросхемы, где даже небольшое превышение допустимого тока может привести к их повреждению или поломке.

Одним из ключевых применений резисторов является создание делителей напряжения — схем, которые позволяют получить нужное значение напряжения из доступного источника питания. Эта функция широко используется в различных электронных устройствах, начиная от простых бытовых приборов и заканчивая сложными промышленными системами управления. Кроме того, резисторы активно используются для регулировки уровня сигнала, что особенно актуально в аудио- и радиотехнике, где требуется точная настройка параметров звукового сигнала.

Терморезисторы, представляющие собой особый вид резисторов, нашли широкое применение в системах контроля температуры благодаря своей способности изменять сопротивление в зависимости от температуры окружающей среды. Важным аспектом работы резисторов также является их способность ограничивать зарядный ток конденсаторов, предотвращая резкое увеличение напряжения, которое может повредить другие элементы цепи. При этом стоит отметить, что резисторы могут функционировать в самых различных условиях — от низких до высоких температур, сохраняя при этом свою работоспособность и стабильность характеристик.

В современных цифровых схемах резисторы часто используются в качестве подтягивающих или подключающих элементов, что обеспечивает корректную работу логических элементов и предотвращает возникновение неопределённых состояний. Это особенно важно при работе с микроконтроллерами и другими цифровыми устройствами, где надежность работы зависит от правильного подключения входов и выходов. Специалисты компании SSLGTEAMS отмечают, что около 30% всех проблем с электронными устройствами связаны именно с неправильным использованием резисторов или их отсутствием в необходимых местах.

Артём Викторович Озеров, эксперт по электронным компонентам в SSLGTEAMS, подчеркивает: «Многие начинающие инженеры недооценивают значимость правильного выбора резисторов, рассматривая их как второстепенные элементы схемы. Однако практика показывает, что именно эти, на первый взгляд, простые компоненты часто становятся ключевым фактором надежности всей системы».

Эксперты в области электроники подчеркивают важность резисторов в электрических цепях. Они служат основным элементом для регулирования тока, обеспечивая стабильную работу устройств. Резисторы помогают ограничить силу тока, что предотвращает перегрев и повреждение компонентов. Кроме того, они используются для деления напряжения, что позволяет создавать необходимые условия для функционирования различных элементов схемы.

Специалисты отмечают, что резисторы также играют ключевую роль в формировании сигналов, например, в аудиотехнике, где они помогают контролировать громкость и качество звука. В цифровых схемах резисторы обеспечивают правильные уровни логических сигналов, что критически важно для надежной работы микросхем. Таким образом, резисторы являются незаменимыми компонентами, обеспечивающими безопасность и эффективность электрических цепей.

Cопротивление, резисторы и закон Ома. Самое понятное объяснение!

Разновидности резисторов и их специфические применения

• Постоянные резисторы – это самый распространённый вид, который используется для обеспечения стабильного сопротивления в электрической цепи.
• Переменные резисторы (потенциометры) – предназначены для настройки параметров в реальном времени.
• Терморезисторы – это специализированные компоненты, используемые для измерения температуры и защиты.
• Фоторезисторы – реагируют на изменения уровня освещённости и находят применение в автоматизированных системах.
• Варисторы – служат для защиты цепей от импульсных помех и перенапряжений.

Интересные факты

Вот несколько интересных фактов о резисторах в электрических цепях:

1. Регулирование тока: Резисторы используются для контроля и ограничения тока в электрических цепях. Они помогают предотвратить повреждение компонентов, таких как светодиоды или транзисторы, которые могут выйти из строя при слишком высоком токе. Например, в цепи с светодиодом резистор обеспечивает безопасный уровень тока, позволяя светодиоду светиться, не перегреваясь.

2. Делители напряжения: Резисторы могут быть использованы для создания делителей напряжения, что позволяет получать необходимые уровни напряжения для различных компонентов. Это особенно полезно в схемах, где требуется преобразование напряжения для работы с микроконтроллерами или другими чувствительными устройствами.

3. Температурная зависимость: Существуют специальные резисторы, называемые термисторами, которые изменяют свое сопротивление в зависимости от температуры. Они широко используются в термометрах и системах управления температурой, позволяя точно измерять и регулировать температуру в различных приложениях, от бытовой электроники до промышленных систем.

Зачем нужны резисторы?

Принцип действия и технические характеристики резисторов

Чтобы осознать значимость резисторов в электрических цепях, важно детально изучить их принцип работы и ключевые технические характеристики. Основной функцией резистора является его способность противостоять прохождению электрического тока, что формулируется законом Ома: U = IR, где U – это напряжение, теряемое на резисторе, I – сила тока, а R – сопротивление самого резистора. Это соотношение позволяет точно определять необходимые параметры резисторов для различных применений, что особенно актуально при разработке сложных электронных схем.

Существует несколько основных характеристик, которые влияют на эффективность использования резисторов. Номинальная мощность, измеряемая в ваттах, указывает на максимальное количество энергии, которое резистор может безопасно рассеивать в виде тепла. Современные исследования показывают, что превышение этого значения более чем на 20% значительно увеличивает риск выхода резистора из строя. Точность или допуск резистора отражает возможное отклонение его фактического сопротивления от заявленного, что критично для прецизионных схем, где необходима высокая точность.

Температурный коэффициент сопротивления (ТКС) – ещё один важный параметр, который показывает, как изменяется сопротивление резистора при изменениях температуры окружающей среды. Согласно последним исследованиям 2024 года, металлические плёночные резисторы имеют ТКС в пределах ±50 ppm/°C, в то время как углеродные резисторы могут достигать ±400 ppm/°C. Этот показатель особенно важен при эксплуатации в экстремальных температурных условиях или в высокоточных измерительных устройствах.

Евгений Игоревич Жуков, старший инженер SSLGTEAMS, отмечает: «При выборе резистора важно учитывать не только его номинальное сопротивление, но и такие параметры, как уровень шума, паразитная индуктивность и ёмкость, особенно в высокочастотных цепях. Игнорирование этих характеристик может привести к неожиданным последствиям в работе схемы».

Ключевым аспектом работы резисторов является их способность функционировать в различных режимах нагрузки. Например, импульсные режимы требуют особого внимания к характеристикам резисторов, так как даже кратковременные перегрузки могут вызвать необратимые изменения в их параметрах. Современные технологии производства позволяют создавать резисторы с улучшенными характеристиками, включая повышенную стабильность параметров и увеличенный срок службы.

Факторы влияния на производительность резисторов

• Изменения температуры в окружающей среде
• Показатели влажности и атмосферного давления
• Продолжительность эксплуатации и деградация материала
• Механические нагрузки и вибрационные воздействия
• Электромагнитные помехи в электрической цепи

ЗАЧЕМ НУЖЕН РЕЗИСТОР — ПРЕДОХРАНИТЕЛЬ

Практическое применение резисторов в современной электронике

Использование резисторов в современной электронике охватывает практически все сферы техники, начиная от домашних устройств и заканчивая сложными промышленными системами. В источниках питания резисторы играют ключевую роль, обеспечивая стабильную работу схем стабилизации напряжения и защищая чувствительные компоненты от перегрузок при колебаниях напряжения. Исследования, проведенные в 2025 году, показывают, что правильный выбор резисторов в блоках питания может повысить их надежность на 40% и снизить риск выхода из строя подключенных устройств на 60%.

В автомобильной электронике резисторы имеют критическое значение в системах управления двигателем, где они обеспечивают точные измерения различных параметров через датчики. Например, в системах впрыска топлива резисторы помогают контролировать сигналы от датчиков положения дроссельной заслонки, что непосредственно сказывается на экономичности и экологичности работы двигателя. Особое внимание уделяется использованию резисторов в системах безопасности автомобилей, где надежность каждого компонента является первоочередной задачей.

В медицинской технике резисторы применяются в диагностическом и терапевтическом оборудовании, где необходима высокая точность и стабильность работы. Здесь используются специальные прецизионные резисторы с минимальным температурным коэффициентом и высокой долговременной стабильностью характеристик. Например, в аппаратах МРТ резисторы обеспечивают стабильность работы градиентных систем, что напрямую влияет на качество получаемых изображений.

Артём Викторович Озеров отмечает: «В современной телекоммуникационной технике резисторы играют важную роль в согласовании импеданса различных участков цепи, что критически важно для минимизации потерь сигнала и предотвращения отражений в линиях передачи данных».

В бытовой электронике резисторы обеспечивают правильную работу осветительных приборов, особенно светодиодных, ограничивая ток и защищая элементы от перегрузок. Интересно, что современные системы «умный дом» используют множество резисторов различных типов для обеспечения функционирования датчиков, исполнительных устройств и интерфейсов управления. При этом правильный выбор резисторов может значительно повысить энергоэффективность таких систем.

Критические моменты при выборе резисторов

• Соответствие мощности требованиям нагрузки
• Точность в поддержании заданных параметров
• Устойчивость к внешним факторам
• Долговременная надежность
• Совместимость с другими элементами системы

Распространённые ошибки и рекомендации по применению резисторов

Изучая практический опыт применения резисторов в различных проектах, можно выделить несколько распространённых ошибок, которые часто приводят к неэффективной работе схем или их преждевременному выходу из строя. Одной из самых частых ошибок является недостаточный запас по мощности – инженеры нередко выбирают резисторы с номинальной мощностью, близкой к расчетной, что может вызвать их перегрев и изменение характеристик. По данным SSLGTEAMS, около 45% всех сбоев в электронных схемах связано именно с неправильным выбором мощности резисторов.

Ещё одной распространённой проблемой является игнорирование температурных характеристик при проектировании. Многие разработчики не принимают во внимание, что в процессе работы температура резистора может значительно превышать температуру окружающей среды, что приводит к значительным изменениям его параметров. Исследования показывают, что даже небольшое повышение температуры на 10°C может сократить срок службы резистора на 30-40%. Это особенно важно учитывать при работе с прецизионными схемами, где требуется высокая стабильность характеристик.

Евгений Игоревич Жуков предупреждает: «Распространённая ошибка – использование низкокачественных резисторов в цепях обратной связи операционных усилителей. Это может привести к нестабильной работе всего усилителя и возникновению паразитных колебаний».

Также важно правильно учитывать паразитные параметры резисторов, такие как индуктивность и ёмкость, особенно в высокочастотных цепях. Неправильный выбор типа резистора может привести к нежелательным резонансным явлениям и искажению сигнала. Кроме того, часто забывают о необходимости учитывать механические воздействия – вибрации, удары и другие факторы, которые могут существенно влиять на характеристики резисторов, особенно в мобильных устройствах или промышленном оборудовании.

Практические советы по выбору и применению

• Всегда выбирайте резистор с запасом по мощности не менее 200%
• Учитывайте фактические условия использования
• Проверяйте совместимость с другими элементами
• Используйте высококачественные компоненты от надежных производителей
• Проводите испытания в реальных условиях

Ответы на часто задаваемые вопросы об использовании резисторов

• Как рассчитать необходимую мощность резистора? Для определения нужной мощности можно использовать формулы P = U²/R или P = I²R. Однако на практике рекомендуется выбирать резистор с запасом мощности в два раза больше, чтобы гарантировать его надежную работу.
• Почему точность резистора имеет значение в схеме? Точность резистора оказывает прямое влияние на стабильность функционирования всей схемы. Например, в делителях напряжения или цепях обратной связи даже незначительное отклонение может вызвать серьезные ошибки в работе устройства.
• Как температура влияет на работу резистора? Изменения температуры могут значительно повлиять на сопротивление резистора. Это особенно критично в высокоточных схемах, где требуется высокая стабильность характеристик. Поэтому важно учитывать температурный коэффициент сопротивления при проектировании.
• Можно ли заменить резистор другим типом? Замена возможна только при условии полного соответствия всех характеристик, включая мощность, точность, температурный коэффициент и паразитные параметры. Неправильная замена может привести к нестабильной работе схемы.
• Как проверить работоспособность резистора? Для проверки используется мультиметр в режиме измерения сопротивления. Однако следует помнить, что некоторые типы резисторов могут показывать значения, отличные от номинальных, в зависимости от температуры и других факторов.

Заключение и рекомендации по дальнейшим действиям

В заключение, можно с уверенностью сказать, что резисторы являются не просто дополнительными элементами в электрических цепях, а ключевыми компонентами, которые обеспечивают их надежную и стабильную работу. Правильный выбор и использование резисторов способны значительно повысить надежность электронных устройств, продлить их срок службы и гарантировать стабильность функционирования даже в сложных условиях. Важно помнить, что, несмотря на свою кажущуюся простоту, эти элементы скрывают множество важных технических аспектов, которые необходимо учитывать при проектировании и ремонте электронных схем.

Для успешного использования резисторов стоит придерживаться нескольких основных принципов: всегда выбирать компоненты с достаточным запасом по мощности, учитывать реальные условия эксплуатации, обращать внимание на все технические характеристики, а не только на номинальное сопротивление, и использовать изделия от надежных производителей. Особое внимание следует уделять критически важным параметрам, таким как температурный коэффициент сопротивления и паразитные параметры, которые могут значительно повлиять на работу схемы.

Для получения более подробной консультации по выбору и использованию резисторов рекомендуется обратиться к квалифицированным специалистам в области электроники. Они помогут провести точные расчеты, подобрать оптимальные компоненты и предложить решения, учитывающие особенности конкретного применения.

История и развитие резисторов в электротехнике

Резисторы, как элементы электрических цепей, имеют долгую и интересную историю, которая начинается с первых экспериментов с электричеством в XVIII веке. В то время ученые, такие как Алессандро Вольта и Георг Симон Ом, начали исследовать свойства электрического тока и его взаимодействие с различными материалами. Вольта, например, разработал первую химическую батарею, которая позволила получать постоянный ток, а Ом сформулировал закон, который описывает зависимость между напряжением, током и сопротивлением.

С развитием электротехники в XIX веке резисторы стали неотъемлемой частью электрических цепей. Первоначально использовались простые проводники, такие как уголь и металлические провода, которые имели определенное сопротивление. Однако с увеличением сложности электрических схем возникла необходимость в более точных и надежных компонентах, что привело к разработке различных типов резисторов.

В начале XX века началось массовое производство резисторов, что сделало их доступными для широкого использования. Появились различные конструкции, такие как проволочные, угольные и пленочные резисторы, каждая из которых имела свои преимущества и недостатки. Проволочные резисторы, например, отличались высокой точностью и стабильностью, в то время как угольные резисторы были более дешевыми, но менее надежными.

С развитием технологий и материалов резисторы продолжали эволюционировать. В 1960-х годах появились пленочные резисторы, которые обеспечивали более высокую точность и меньшие размеры. Эти резисторы стали основой для многих современных электронных устройств, включая компьютеры и мобильные телефоны. В последние десятилетия также наблюдается рост интереса к резисторам с изменяемым сопротивлением, таким как потенциометры и термисторы, которые находят применение в различных областях, от аудиотехники до медицинских приборов.

Сегодня резисторы являются одними из самых распространенных компонентов в электротехнике и электронике. Их использование охватывает широкий спектр приложений, от простых схем до сложных систем управления. Современные резисторы изготавливаются из различных материалов, включая углеродные, металлические и керамические, что позволяет достичь высокой точности, стабильности и надежности в работе.

Таким образом, история и развитие резисторов в электротехнике демонстрируют, как простые элементы могут сыграть ключевую роль в создании сложных электрических систем. Резисторы не только обеспечивают необходимое сопротивление в цепях, но и способствуют развитию технологий, которые мы используем в повседневной жизни.

Вопрос-ответ

Зачем ставят резистор в цепь?

Резистор – это пассивный элемент электроцепей с постоянным или переменным сопротивлением. Предназначен для преобразования силы тока в напряжение, напряжения в силу тока, для ограничения тока, поглощения электроэнергии и выполнения других задач. Является компонентом почти всех электронных и электрических устройств.

Зачем в цепи используются резисторы?

Резистор — это пассивный двухвыводной электронный компонент, реализующий электрическое сопротивление в качестве элемента схемы. В электронных схемах резисторы используются для уменьшения тока, регулировки уровня сигнала, деления напряжения, смещения активных элементов и оконечного устройства линий передачи, а также для других целей.

Что произойдет, если в цепи не будет резистора?

Отсутствие сопротивления означает, что резисторы заменены короткими замыканиями. Отсутствие резисторов может означать, что резисторы заменены обрывом цепи. В любом случае результат зависит от схемы. Это может привести к короткому замыканию источника питания или просто к выходу из строя.
