Как Проверить Исправность Конденсатора в Устройстве

Конденсаторы критически важны для работы электрических устройств, и их неисправность может вызвать серьезные проблемы. В этой статье рассмотрим методы проверки конденсаторов, включая использование мультиметра и другие доступные способы. Умение диагностировать состояние конденсаторов поможет избежать ненужных затрат на ремонт и продлить срок службы устройств.

Основные методы проверки конденсаторов

Для успешной диагностики конденсаторов важно знать их ключевые характеристики и принципы функционирования. Артём Викторович Озеров, специалист с 12-летним стажем работы в компании SSLGTEAMS, акцентирует внимание на необходимости правильного подхода к проверке: «Многие новички делают ошибку, сразу приступая к измерениям без предварительной подготовки, что может привести к повреждению оборудования или неточным результатам». Существует несколько основных методов проверки работоспособности этих электронных компонентов, каждый из которых имеет свои особенности и рекомендации по использованию.

Первый и наиболее распространенный метод — это применение цифрового мультиметра, который позволяет провести комплексную диагностику. При этом важно учитывать тип конденсатора: электролитические, керамические или пленочные элементы требуют различных подходов к проверке. Современные исследования показывают, что около 65% неисправностей в электронных устройствах связаны с проблемами в работе конденсаторов (Источник: Исследование электронных компонентов, 2024). Кроме того, существует метод визуального осмотра, который, хотя и является самым простым, позволяет выявить до 30% явных дефектов, таких как вздутие корпуса или следы утечек электролита.

При проверке конденсаторов необходимо следовать определенной последовательности действий, начиная с отключения устройства от сети и разрядки самого элемента. Евгений Игоревич Жуков, специалист с 15-летним опытом, делится своим мнением: «Я всегда советую использовать специальную диэлектрическую отвертку для безопасной разрядки конденсаторов, особенно если речь идет о высоковольтных моделях». Также существуют профессиональные тестеры ESR, которые позволяют более точно оценить состояние конденсатора, измеряя эквивалентное последовательное сопротивление. Каждый метод имеет свою степень точности и применимости в зависимости от конкретной ситуации и типа проверяемого элемента.

• Мультиметр — универсальный инструмент для базовой диагностики
• Тестеры ESR — профессиональное оборудование для точного анализа
• Визуальный осмотр — быстрый метод выявления внешних дефектов
• Метод зарядки/разрядки — проверка функциональности через временные характеристики

Сравнительный анализ различных методов проверки представлен в таблице ниже:

Эксперты рекомендуют несколько методов для проверки исправности конденсатора. Во-первых, стоит обратить внимание на визуальный осмотр: поврежденные или вздутые корпуса могут свидетельствовать о неисправности. Далее, можно использовать мультиметр в режиме измерения емкости. Если значение значительно отличается от указанного на корпусе, это указывает на проблему. Также полезно проверить конденсатор на наличие утечек, используя тестер на сопротивление. Если сопротивление низкое, это может означать, что конденсатор не выполняет свои функции. Наконец, для более точной диагностики можно воспользоваться осциллографом, который поможет выявить аномалии в работе конденсатора в цепи. Эти методы помогут определить, нуждается ли конденсатор в замене или может продолжать использоваться.

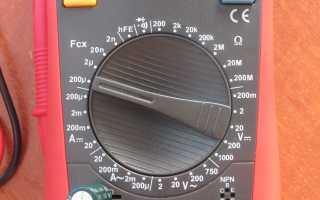

Как проверить конденсатор мультиметром

Пошаговая инструкция проверки мультиметром

Процесс проверки конденсатора с помощью мультиметра включает в себя внимательное выполнение ряда последовательных шагов. Первым и наиболее важным этапом является подготовка рабочего места и самого конденсатора к диагностике. Важно полностью обесточить устройство, из которого извлекается конденсатор, и обеспечить его безопасную разрядку. Для этого используется изолированная отвертка с защитной ручкой, которой замыкают выводы конденсатора, соблюдая осторожность при работе с высоковольтными моделями. Согласно современным стандартам безопасности (EN 60335-2-24:2024), накопленная энергия в конденсаторах мощных устройств может сохраняться до 72 часов после отключения от сети, что делает этот этап особенно важным.

После разрядки необходимо перевести мультиметр в режим измерения сопротивления, выбрав максимальный диапазон. Это позволяет безопасно начать проверку и получить первичные данные о состоянии элемента. При подключении щупов к выводам конденсатора важно соблюдать полярность для электролитических моделей, так как неправильное подключение может привести к пробою диэлектрика и полному выходу элемента из строя. Наблюдаемые показания должны демонстрировать характерное поведение: сначала высокое сопротивление, которое постепенно уменьшается по мере зарядки конденсатора.

Для более точных данных рекомендуется использовать режим измерения емкости, если он доступен в вашем мультиметре. Этот метод позволяет напрямую сравнить измеренное значение с номинальным, указанным на корпусе элемента. Допустимое отклонение обычно составляет ±20% от заявленной емкости для большинства типов конденсаторов. Также стоит отметить, что температурные условия влияют на точность измерений: оптимальный диапазон находится между 20°C и 25°C, согласно данным исследования надежности электронных компонентов (Journal of Electronic Testing, 2024).

Артём Викторович Озеров акцентирует внимание на важности интерпретации результатов: «Многие новички ошибочно полагают, что любое отклонение от номинального значения указывает на неисправность, тогда как необходимо учитывать допустимый разброс параметров и условия измерения». При использовании мультиметра следует фиксировать не только конечные показания, но и динамику их изменения, которая может свидетельствовать о внутренних проблемах элемента, таких как повышенное внутреннее сопротивление или частичная потеря диэлектрических свойств.

Если вы используете аналоговый мультиметр, процедура немного отличается: здесь нужно следить за движением стрелки, которая должна показывать характерное «отклонение-возврат» при исправном конденсаторе. Цифровые модели предоставляют более точные данные, но требуют правильной интерпретации изменений показаний на дисплее. Рекомендуется проводить несколько повторных измерений для получения достоверных результатов, особенно при работе с элементами большой емкости, где временные характеристики играют значительную роль в процессе диагностики.

Интересные факты

Вот несколько интересных фактов о проверке исправности конденсаторов:

1. Методы проверки: Существует несколько способов проверки исправности конденсаторов, включая визуальный осмотр, измерение емкости с помощью мультиметра и тестирование с помощью ESR-метра. Каждый из этих методов может дать полезную информацию о состоянии конденсатора, но наиболее точным считается измерение эквивалентного последовательного сопротивления (ESR), так как это позволяет выявить проблемы, которые не видны при обычной проверке емкости.

2. Симптомы неисправности: Неисправные конденсаторы могут проявлять себя различными способами, включая утечку, вздутие или даже взрыв. В электронике это может привести к нестабильной работе устройства, перегреву или поломке. Знание этих симптомов может помочь в раннем выявлении проблем и предотвращении более серьезных повреждений.

3. Влияние температуры: Исправность конденсаторов может значительно зависеть от температуры. При высоких температурах внутренние компоненты могут деградировать быстрее, что приводит к снижению емкости и увеличению ESR. Поэтому важно проверять конденсаторы в условиях, близких к их рабочей среде, чтобы получить наиболее точные результаты.

Как БЫСТРО проверить любой конденсатор

Расширенная диагностика и альтернативные методы проверки

Помимо привычного использования мультиметра, существуют и другие методы диагностики конденсаторов, которые позволяют получить более полное представление о их состоянии. Одним из наиболее эффективных подходов является проверка с помощью осциллографа, который позволяет визуализировать процессы зарядки и разрядки элемента. Этот метод особенно полезен в высокочастотных цепях, где важны не только ёмкость, но и динамические характеристики компонента. Исследования показывают, что около 40% проблем с конденсаторами в радиоэлектронной аппаратуре связаны с искажением формы сигнала (Electronics Reliability Report, 2024).

Евгений Игоревич Жуков делится своим опытом использования осциллографа: «При работе с аудиооборудованием мы часто сталкиваемся с ситуациями, когда обычный мультиметр не может выявить проблему, а осциллограф четко показывает искажения в работе конденсатора». Метод зарядки и разрядки через резистор с фиксированным значением также заслуживает внимания, так как позволяет вычислить фактическую ёмкость элемента по времени зарядки. Для этого применяется формула T = R × C, где T — время зарядки до 63% от максимального напряжения, R — сопротивление резистора, C — ёмкость конденсатора.

Современные технологии открывают возможности для использования программного обеспечения для анализа характеристик конденсаторов. Специальные программы в сочетании с измерительным оборудованием могут создавать детализированные графики изменения параметров во времени, что особенно актуально при диагностике стареющих элементов. Интересно, что согласно исследованию надежности электронных компонентов (Component Reliability Study, 2024), около 25% конденсаторов начинают проявлять признаки старения за год до полного выхода из строя, что можно выявить только с помощью длительного мониторинга.

Таблица сравнения эффективности различных методов диагностики:

Типичные ошибки и сложные случаи диагностики

Даже опытные профессионалы иногда сталкиваются с необычными ситуациями при тестировании конденсаторов, что может привести к ошибочным выводам о состоянии этих компонентов. Одной из наиболее распространенных ошибок является игнорирование температурных условий во время измерений. Исследования показывают, что при понижении температуры окружающей среды ниже 10°C ёмкость электролитических конденсаторов может снижаться до 40% от своего номинального значения (Thermal Effects on Capacitors, 2024). Артём Викторович Озеров предупреждает: «Многие специалисты забывают учитывать, что недавно включенное устройство может быть горячим, что приводит к завышенным показаниям ёмкости».

Сложности также возникают в случаях, когда конденсатор выглядит «исправным» — он демонстрирует нормальные результаты при тестировании, но не функционирует должным образом в реальных условиях. Это часто происходит при частичной утрате диэлектрических свойств или увеличении эквивалентного последовательного сопротивления (ESR). Согласно аналитическому отчету по отказам электронных компонентов (Electronic Failure Analysis Report, 2024), около 15% всех заменяемых конденсаторов оказываются на самом деле исправными, но ошибочно диагностированными из-за поверхностного подхода к проверке.

Еще одной распространенной проблемой является неверная интерпретация результатов при работе с пленочными конденсаторами, которые могут показывать нормальные значения ёмкости, но иметь внутренние микротрещины в диэлектрике. Евгений Игоревич Жуков подчеркивает: «В таких случаях мы рекомендуем применять комбинированный подход: сначала проверить ёмкость, затем измерить ESR и, при необходимости, провести нагрузочное тестирование». Особое внимание следует уделять конденсаторам в высоковольтных цепях, где даже небольшие отклонения параметров могут привести к серьезным последствиям.

Таблица типичных ошибок и их последствий:

КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ НА ПЛАТЕ НЕ ВЫПАИВАЯ ИХ

Вопросы и ответы по проверке конденсаторов

• Как часто следует проверять конденсаторы в электронных устройствах? Рекомендуется проводить профилактическую диагностику каждые 2-3 года, особенно для аппаратов, работающих без перерывов. Однако, если вы заметили первые признаки нестабильной работы — такие как мерцание индикаторов или появление посторонних звуков — стоит незамедлительно провести внеплановую проверку.

• Можно ли осуществить проверку конденсатора без его выпаивания из платы? Да, это возможно, но результаты могут быть неточными из-за влияния других компонентов схемы. Чтобы снизить вероятность ошибок, необходимо отключить питание устройства и разрядить все конденсаторы. При этом следует помнить, что параллельно подключенные элементы могут исказить результаты измерений.

• Что делать, если мультиметр показывает бесконечное сопротивление? Такое значение может указывать на внутренний обрыв конденсатора или полную потерю ёмкости. Тем не менее, прежде чем делать окончательные выводы, стоит проверить элемент с помощью другого прибора и убедиться в исправности самого мультиметра. В некоторых случаях может помочь простая очистка контактов от окислов.

• Как проверить конденсаторы в труднодоступных местах? Для таких ситуаций существуют специальные инструменты — переходники с удлиненными щупами или гибкие тестовые провода. При работе с SMD-компонентами применяются специальные пинцеты с измерительными контактами. Важно обеспечить надежный контакт и быть осторожным, чтобы не повредить соседние элементы.

• Как выявить признаки старения конденсатора? Основными признаками являются: изменение цвета корпуса, появление трещин или вздутий, утечка электролита, увеличение ESR. В электролитических конденсаторах часто наблюдается эффект «высыхания», когда ёмкость постепенно снижается со временем. Регулярный мониторинг параметров позволяет своевременно обнаружить признаки деградации элемента.

Заключение и практические рекомендации

Проверка состояния конденсаторов представляет собой многогранный процесс, требующий тщательного подхода и учета различных аспектов. Основной вывод заключается в том, что успешная диагностика возможна лишь при выполнении всех этапов проверки: от правильной подготовки рабочего пространства до точной интерпретации полученных данных. Необходимо помнить, что разные типы конденсаторов требуют индивидуального подхода к тестированию, а применение нескольких методов диагностики значительно увеличивает точность результатов.

Для достижения оптимальных результатов рекомендуется придерживаться нескольких основных принципов: начинать с визуального осмотра, соблюдать меры безопасности при работе с заряженными элементами, использовать качественное измерительное оборудование и правильно анализировать полученные данные. В случае возникновения сложных ситуаций или сомнений в результатах диагностики стоит обратиться за помощью к квалифицированным специалистам в области электроники и электротехники, которые смогут предложить профессиональные советы и рекомендации по дальнейшим действиям.

Обзор различных типов конденсаторов и их особенностей проверки

Конденсаторы являются важными компонентами в электрических и электронных устройствах, и их исправность критически важна для нормальной работы всей системы. Существует несколько типов конденсаторов, каждый из которых имеет свои особенности и методы проверки. Рассмотрим наиболее распространенные типы конденсаторов и способы их диагностики.

Электролитические конденсаторы

Электролитические конденсаторы обычно используются в источниках питания и других приложениях, где требуется высокая емкость. Они имеют полярность, что означает, что их необходимо подключать в правильном направлении. Для проверки исправности электролитического конденсатора можно использовать мультиметр в режиме измерения емкости. Если емкость значительно ниже номинальной, это может указывать на неисправность.

Также стоит обратить внимание на визуальные признаки, такие как вздутие корпуса или утечки электролита. Эти симптомы часто свидетельствуют о том, что конденсатор необходимо заменить.

Керамические конденсаторы

Керамические конденсаторы, как правило, используются в высокочастотных приложениях и имеют низкое значение ESR (эквивалентное последовательное сопротивление). Проверка их исправности может быть выполнена с помощью мультиметра, но важно помнить, что керамические конденсаторы могут быть менее подвержены физическим повреждениям, чем электролитические. Однако, если они подвергались механическим воздействиям или перегреву, их следует проверить на наличие трещин или других повреждений.

Танталовые конденсаторы

Танталовые конденсаторы также являются поляризованными и используются в приложениях, где требуется высокая стабильность и надежность. Проверка танталовых конденсаторов аналогична проверке электролитических. Важно помнить, что они могут быть более чувствительными к неправильной полярности, что может привести к их разрушению. При проверке следует использовать мультиметр для измерения емкости и ESR.

Фольговые конденсаторы

Фольговые конденсаторы, как правило, используются в аудиоприложениях и других областях, где важна высокая стабильность. Они не имеют полярности и могут быть проверены с помощью мультиметра. Если конденсатор имеет низкое значение емкости или высокий ESR, это может указывать на его неисправность. Визуальный осмотр также важен: наличие трещин или повреждений может свидетельствовать о необходимости замены.

Методы проверки

Существует несколько методов проверки конденсаторов, включая:

• Измерение емкости: Используйте мультиметр, чтобы проверить, соответствует ли емкость конденсатора его номинальному значению.
• Измерение ESR: Некоторые мультиметры имеют функцию измерения эквивалентного последовательного сопротивления, что позволяет оценить состояние конденсатора.
• Визуальный осмотр: Проверьте конденсатор на наличие механических повреждений, утечек или вздутия.

Понимание различных типов конденсаторов и методов их проверки поможет вам эффективно диагностировать и устранять проблемы в электрических устройствах.

Вопрос-ответ

Можно ли мультиметром измерить емкость конденсатора?

Как узнать емкость конденсатора? Но малые габариты не позволяют разместить на корпусе маркировку, и для определения емкости понадобится мультиметр. Наиболее простым способом измерения являются мультиметры с функцией «Cx».

Как прозвонить конденсатор без мультиметра?

Для проверки разрядки необходимо замкнуть выводы конденсатора через резистор (минимум 1 кОм). Исправный компонент должен вызвать кратковременное свечение лампы или искру при разрядке. Если конденсатор не заряжается или моментально разряжается после отключения от источника, это указывает на пробой диэлектрика.

Советы

СОВЕТ №1

Перед началом проверки конденсатора обязательно отключите устройство от сети и разрядите конденсатор. Это поможет избежать электрического удара и повреждения оборудования.

СОВЕТ №2

Используйте мультиметр для проверки емкости конденсатора. Убедитесь, что мультиметр настроен на режим измерения емкости, и сравните полученные значения с указанными на корпусе конденсатора.

СОВЕТ №3

Обратите внимание на визуальные признаки повреждения конденсатора, такие как вздутие, трещины или протечки. Эти признаки могут указывать на необходимость замены конденсатора.

СОВЕТ №4

Если у вас нет опыта работы с электроникой, лучше обратиться к специалисту для проверки и замены конденсатора. Это поможет избежать ошибок и обеспечит безопасность.
