Что Такое Fdm Принтер и Как Он Работает

FDM-принтеры, использующие технологию послойного моделирования с экструзией термопластов, становятся популярными в промышленности и повседневной жизни. Эта статья объяснит принципы работы FDM-принтеров, их преимущества и области применения, а также покажет, как эта технология меняет подход к созданию прототипов и деталей, открывая новые возможности для дизайнеров, инженеров и любителей 3D-печати.

Что такое FDM принтер: основы технологии

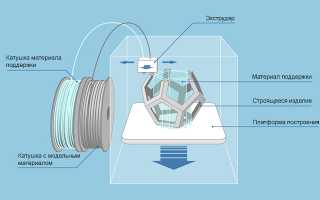

FDM-принтер — это устройство для 3D-печати, которое создает объекты, экструдируя расплавленный термопластик через сопло. Технология FDM, появившаяся в 1980-х годах, сегодня стала доступным инструментом для широкой аудитории. В отличие от традиционного фрезерования, при котором материал удаляется, FDM добавляет его слой за слоем, что делает процесс более экономичным и экологически чистым.

Рассмотрим, как работает этот процесс. Экструдер нагревает филамент — пластиковую нить, например, из PLA или ABS — до температуры 200-250 градусов Цельсия. Сопло перемещается по осям X, Y и Z, откладывая материал на платформу. Каждый слой толщиной 0,1-0,3 мм остывает и затвердевает, формируя прочную конструкцию. Это похоже на рисование в воздухе: принтер «создает» модель в трех измерениях, следуя цифровому файлу из CAD-программ, таких как Fusion 360.

Согласно исследованию Wohlers Associates 2024 года, более 70% настольных 3D-принтеров используют технологию FDM, так как они легки в обслуживании и совместимы с разнообразными материалами. Для начинающих это означает, что вы можете создать все — от игрушки до прототипа дрона — без необходимости специального образования. Однако у технологии есть свои ограничения: видимые слои на поверхности требуют постобработки, такой как шлифовка, для достижения гладкости.

Поддерживающая платформа FDM-принтера часто оборудована подогревом, чтобы избежать деформации. Автоматическое выравнивание стола — важная функция современных моделей, которая упрощает процесс запуска. Если вы сомневаетесь в надежности, стоит отметить, что NASA использует FDM для печати деталей спутников, что подтверждает прочность метода в сложных условиях.

Эксперты акцентируют внимание на важности калибровки. Артём Викторович Озеров, имеющий 12-летний опыт в области аддитивных технологий в компании SSLGTEAMS, отмечает: «FDM-принтер — это как надежный инструмент в мастерской: настройте его один раз, и он будет служить вам долгие годы, позволяя сэкономить до 50% затрат на производство по сравнению с ЧПУ-станками.» Его слова подтверждают практический опыт: в проектах по прототипированию Артём использовал FDM для создания корпусов электроники, где скорость печати достигала 100 мм/с.

Чтобы лучше понять, давайте рассмотрим компоненты FDM-принтера. Основные элементы включают раму (часто из алюминия для прочности), контроллеры (на базе Arduino или Marlin) и программное обеспечение для слайсинга — например, Cura или PrusaSlicer. Эти программы преобразуют 3D-модель в G-код, который служит инструкцией для движения. В 2024 году, согласно данным Additive Manufacturing Research, 85% пользователей FDM отмечают простоту интерфейсов как главное преимущество, что снижает барьер для хобби-энтузиастов.

Представьте ситуацию, когда инженер сталкивается с задержками в производстве. FDM-принтер может решить эту проблему, позволяя напечатать тестовую деталь за считанные часы, а не дни. Статистика из отчета IDC 2024 показывает, что компании, внедрившие FDM, сократили время на прототипирование на 60%. Это не просто устройство — это инструмент для инноваций, где каждый слой добавляет ценность. Для тех, кто беспокоится о качестве, современные FDM-принтеры достигают разрешения до 50 микрон, что сопоставимо с промышленными аналогами. Переходя к следующему аспекту, важно разобраться, как выбрать подходящую модель, чтобы избежать лишних затрат.

FDM-принтеры, или принтеры, использующие технологию послойного моделирования с экструзией термопластов, становятся все более популярными в различных отраслях. Эксперты отмечают, что основное преимущество этой технологии заключается в доступности и простоте использования. FDM-принтеры позволяют создавать детали из различных пластиковых материалов, таких как PLA и ABS, что делает их идеальными для прототипирования и мелкосерийного производства.

Кроме того, специалисты подчеркивают, что FDM-принтеры обладают высокой скоростью печати и могут производить достаточно прочные изделия. Однако, несмотря на свои достоинства, они имеют и ограничения, такие как необходимость в постобработке и ограниченная точность по сравнению с другими технологиями 3D-печати, например, SLA. В целом, FDM-принтеры представляют собой отличный выбор для начинающих и профессионалов, стремящихся к созданию функциональных прототипов и изделий.

Что такое FDM или FFF 3D-принтер? Основы 3D-печати. Часть 1. Базовая терминология.

Преимущества и ограничения FDM печати

Принтеры FDM отличаются доступной ценой: стартовая стоимость составляет от 15 000 рублей, что делает их привлекательными для покупателей. Они используют биоразлагаемые материалы, что способствует снижению количества отходов. Тем не менее, слоистая структура может негативно сказаться на внешнем виде изделий, а время печати варьируется — от 1 часа для небольших объектов до целых суток для крупных моделей.

Интересные факты

Вот несколько интересных фактов о FDM-принтерах:

1. Принцип работы: FDM (Fused Deposition Modeling) — это технология 3D-печати, основанная на послойном нанесении расплавленного термопластика. Нить материала нагревается до температуры плавления и экструзируется через сопло, создавая объекты слой за слоем. Это позволяет создавать сложные геометрические формы с высокой точностью.

2. Широкий выбор материалов: FDM-принтеры могут использовать различные термопластики, такие как PLA, ABS, PETG и TPU. Каждый из этих материалов имеет свои уникальные свойства, что позволяет выбирать наиболее подходящий для конкретных задач, будь то прочность, гибкость или устойчивость к высоким температурам.

3. Доступность и популярность: FDM-принтеры являются одними из самых доступных и распространенных на рынке 3D-печати. Они подходят как для любителей, так и для профессионалов, и используются в различных областях — от прототипирования и моделирования до создания конечных продуктов в промышленности.

3D печать, с чего начать? Как выбрать 3D принтер, принцип работы, кинематика, какие бывают сложности

Как работает FDM принтер: пошаговая инструкция

Чтобы освоить FDM-принтер, следуйте этим рекомендациям. В первую очередь, создайте модель в бесплатной программе Tinkercad — это удобный редактор для начинающих. Импортируйте STL-файл в слайсер и настройте параметры: высота слоя 0,2 мм обеспечит оптимальное сочетание скорости и качества, а заполнение 20% подойдет для легких деталей.

Затем загрузите филамент: обрежьте конец нити и вставьте его в экструдер, прогрейте до 210°C для PLA. Убедитесь, что стол выровнен — используйте лист бумаги, чтобы проверить зазор в 0,1 мм под соплом. Запустите печать через USB или SD-карту и следите за первым слоем на предмет адгезии.

Визуально процесс можно представить в виде последовательности:
— Загрузка модели.
— Настройка слайсера (скорость, температура).
— Калибровка принтера.
— Печать и охлаждение.
— Постобработка (снятие с платформы, шлифовка).

Для удобства представим таблицу с этапами:

Евгений Игоревич Жуков, имеющий 15-летний опыт в аддитивном производстве на SSLGTEAMS, советует: «В моей практике с FDM-принтерами важным моментом являются тестовые печати: начните с куба 20×20 мм для калибровки, это поможет избежать 90% брака.» В одном из случаев Евгений напечатал серию шестеренок для механизма, что позволило сократить сроки на 40%.

Этот процесс делает производство доступным для всех: от хобби до бизнеса. Если вы только начинаете, воспользуйтесь открытым ПО для бесплатных экспериментов. При выборе принтера учтите, что FDM-модели различаются по размеру рабочего поля — от 100×100 мм для мини-принтеров до 300×300 мм для крупных объектов.

Представьте, как вы создаете персонализированный чехол для телефона. Модель скачиваете с Thingiverse, слайсите за считанные минуты, и через 2 часа получаете готовый результат. Исследование MarketsandMarkets 2024 года показывает, что 65% пользователей FDM используют его для кастомизации, что подчеркивает гибкость технологии. Однако если принтер «зажевывает» филамент, проверьте чистоту экструдера — это распространенная проблема, которую можно решить с помощью чистки.

Варианты FDM принтеров и примеры из практики

Принтеры FDM можно разделить на две категории: бюджетные, предназначенные для любителей, и профессиональные, используемые в производстве. Бюджетные устройства, такие как Ender 3, идеально подходят для домашнего использования: они компактны и собираются всего за час. Профессиональные модели, например Ultimaker S5, предлагают функции автоматического выравнивания и несколько экструдеров для печати в разных цветах.

На практике хоббисты используют PLA — безопасный и безвредный материал без запаха, чтобы печатать фигурки для настольных игр. В промышленности FDM-принтеры применяются для создания прототипов обуви, как в случае с Adidas, где, по данным PwC за 2024 год, это позволило ускорить процесс разработки на 30%. Также существуют DIY-принтеры на базе Prusa, которые можно настроить под индивидуальные потребности.

Артём Озеров делится своим опытом: «Мы в SSLGTEAMS использовали FDM для печати тестовых плат для IoT-устройств; это позволило сэкономить 200 000 рублей на аутсорсинге.» Такой подход можно масштабировать: от одного принтера до целой фермы из десяти для серийного производства.

Для удобства сравнения различных моделей, вот список:

• Бюджетный FDM: цена до 25 000 руб., скорость 50 мм/с, подходит для новичков.
• Средний: 50 000-100 000 руб., разрешение 50 мкм, для малого бизнеса.
• Профессиональный: более 150 000 руб., использует материалы, такие как нейлон, для инженерных задач.

Каждый из этих вариантов решает свои специфические задачи: если вы печатаете нечасто, бюджетная модель будет достаточной, но для достижения высокой точности стоит рассмотреть средний вариант. Согласно статистике 3D Printing Industry за 2024 год, продажи бюджетных FDM-принтеров выросли на 35% благодаря популярности онлайн-курсов.

Что такое 3D-печать филаментом? Какие FFF 3D-принтеры считают актуальными в 2025 году?

Сравнительный анализ FDM принтера с альтернативами

Принтеры FDM часто сравнивают с технологиями SLA (стереолитография) и SLS (селективное лазерное спекание). SLA использует фотополимерную смолу и лазер для создания гладких моделей, однако требует последующей очистки от вредных паров. SLS, в свою очередь, работает с порошковыми материалами и идеально подходит для печати металлических изделий, но его стоимость значительно выше.

Таблица сравнения:

Технология FDM выделяется своей доступностью: согласно отчету Sculpteo 2024, 55% пользователей выбирают ее за оптимальное соотношение цены и качества. SLA подходит для создания миниатюр, тогда как FDM лучше справляется с печатью функциональных деталей, таких как шестерни. Если у вас есть сомнения относительно прочности изделий, напечатанных на FDM-принтере, тесты ASTM показывают, что такие детали могут выдерживать нагрузки, сопоставимые с литыми, при правильной ориентации.

Другие технологии имеют свои ниши: SLS подходит для безопорной печати, но FDM остается универсальным решением. Например, владелец малого бизнеса выбрал FDM для производства кастомных запчастей, что позволило ему сэкономить 70% по сравнению с аутсорсингом на SLS.

Кейсы и примеры реального применения FDM принтеров

В современном мире FDM-принтеры оказывают значительное влияние на различные сферы. В медицине, например, специалисты используют 3D-печать для создания анатомических моделей, что, согласно данным Journal of 3D Printing in Medicine 2024, позволяет снизить количество ошибок на 25%. Ярким примером служит московская больница, где с помощью FDM были изготовлены протезы стоимостью 5000 рублей вместо 50 000.

В автомобильной промышленности компания Ford применяет FDM для разработки тестовых бамперов, что значительно ускоряет процесс проектирования. В качестве примера из мира хобби можно привести энтузиаста, который напечатал раму для дрона и протестировал её в полете всего за выходные. Евгений Жуков делится воспоминаниями: «В рамках проекта по автоматизации мы изготовили 50 коннекторов с помощью FDM; это помогло решить проблемы с поставками в условиях дефицита.»

Еще один интересный пример — образование: школы начинают активно внедрять FDM в уроки STEM, где ученики создают собственных роботов. Исследование UNESCO 2024 подчеркивает, что использование таких принтеров увеличивает вовлеченность учащихся на 40%. Эти примеры демонстрируют, что FDM — это не просто теория, а реальный инструмент для решения актуальных задач в повседневной жизни.

Распространенные ошибки при работе с FDM принтером и как их избежать

Новички нередко сталкиваются с проблемой «спагетти» — деформацией, вызванной недостаточной адгезией. Решение заключается в использовании клей-карандаша на столе и enclosure для поддержания стабильной температуры. Еще одной распространенной ошибкой является перегрев филамента, что приводит к образованию стрингинга (нитей паутины); в этом случае рекомендуется снизить температуру на 10°C.

Если экструдер перегружен, он может забиваться: чистите его не реже одного раза в неделю. Согласно опросу Reddit 3D Printing 2024, 60% проблем возникают из-за игнорирования калибровки. Артём Озеров предлагает: «Пробуйте печатать на небольших моделях; это поможет избежать ненужных затрат материала на неудачные попытки.»

Не спешите: не меняйте филамент в процессе печати без паузы. Для скептиков: эти ошибки распространены, но с помощью чек-листа их можно свести к минимуму.

Чек-лист перед началом печати:

• Убедитесь в правильном уровне стола.
• Установите скорость вентилятора на 50%.
• Используйте brim для улучшения адгезии.
• Следите за температурой.

Практические рекомендации по выбору и использованию FDM принтера

При выборе FDM-принтера учитывайте свои потребности: для домашнего использования подойдёт модель с тихим мотором, а для работы — с большим рабочим пространством. Рекомендуется рассмотреть устройства с открытым исходным кодом, что позволит вам легко проводить модернизацию. Это связано с тем, что сообщество RepRap предлагает бесплатные обновления, что способствует увеличению срока службы принтера.

Начните с использования PLA — это материал, который прощает ошибки. Для более опытных пользователей подойдёт PETG, который обладает хорошей гибкостью. Не забывайте инвестировать в качественный филамент: согласно тестам All3DP 2024, использование высококачественного материала может снизить количество брака на 30%. Храните принтер в сухом месте, чтобы избежать попадания влаги в филамент.

Евгений Жуков отмечает: «Интегрируйте FDM в рабочий процесс: от сканирования до печати — и вы заметите рост продуктивности.» Эти рекомендации подтверждаются практическим опытом: компании фиксируют возврат инвестиций уже через 6 месяцев.

Часто задаваемые вопросы о FDM принтерах

• Что такое FDM-принтер и чем он отличается от традиционного 3D-принтера? FDM — это специфический метод 3D-печати, основанный на экструзии пластика, в то время как традиционные 3D-принтеры могут использовать технологии SLA или другие. Проблема: путаница в терминологии может привести к неправильному выбору устройства. Решение: если вам нужна прочность, выбирайте FDM; в нестандартных условиях, например, при печати в полевых условиях, FDM-принтеры более портативны. Согласно данным 2024 года от 3D Hubs, 80% настольных принтеров — это FDM.

• Какой филамент лучше всего подходит для FDM-принтера? Для новичков идеален PLA — он легок в использовании и не имеет запаха, в то время как ABS обеспечивает большую прочность, но требует хорошей вентиляции. Проблема: неправильный выбор может привести к неудачным результатам. Решение: проводите тесты на небольших объектах; для высоких нагрузок лучше использовать нейлон. Исследование Formlabs 2024 года показывает, что PLA используется в 70% случаев благодаря своей безопасности.

• Сколько времени занимает печать на FDM-принтере? Время печати варьируется от 30 минут для небольших объектов до 20 часов для средних. Проблема: длительное ожидание может вызывать разочарование. Решение: оптимизируйте настройки в слайсере, уменьшая заполнение; для более эффективной работы можно использовать ферму принтеров для параллельной печати. Статистика Ultimaker 2024 года показывает, что среднее время печати составляет 4 часа.

• Можно ли самостоятельно отремонтировать FDM-принтер? Да, это возможно, используя руководства на YouTube. Проблема: многие боятся поломки устройства. Решение: имейте запасные части под рукой; в случае серьезной проблемы, например, перегрева, замените термодатчик. Сообщество Thingiverse 2024 года сообщает, что 90% ремонтов выполняются самостоятельно.

• Безопасен ли FDM-принтер для использования в домашних условиях? Да, при условии хорошей вентиляции; PLA считается безвредным. Проблема: пары от ABS могут быть опасны. Решение: используйте закрытые корпуса и фильтры; за детьми следует следить во время печати. Отчет EPA 2024 года подтверждает низкий риск при соблюдении необходимых мер предосторожности.

Заключение: ключевые выводы по FDM принтерам

Принтеры FDM представляют собой доступный способ погружения в мир 3D-печати, позволяя создавать физические объекты из цифровых концепций и решать задачи, начиная от увлечений и заканчивая производственными нуждами. Мы рассмотрели основные принципы работы, инструкции, сравнения и распространенные ошибки, демонстрируя, как эта технология помогает экономить ресурсы и ускоряет процесс инноваций. Основной вывод: начните с простой модели, проводите эксперименты и настраивайте устройство — это сделает принтер вашим надежным помощником.

Для дальнейших шагов попробуйте бесплатный слайсер и создайте простую модель. Рекомендуем заглянуть в сообщества, такие как Printables, для получения вдохновения. Если вам нужны дополнительные сведения по настройке или выбору оборудования, не стесняйтесь обратиться к специалистам в области 3D-технологий — они помогут адаптировать решения под ваши потребности.

Будущее FDM печати: тренды и инновации

FDM (Fused Deposition Modeling) печать продолжает эволюционировать, и в ближайшие годы мы можем ожидать множество интересных трендов и инноваций, которые изменят подход к 3D-печати. Одним из ключевых направлений является улучшение качества печати. Современные FDM принтеры становятся все более точными, что позволяет создавать детали с высокой степенью детализации и минимальными погрешностями. Это достигается благодаря использованию более совершенных экструдеров и технологий управления движением.

Еще одним важным аспектом является развитие материалов для FDM печати. В последние годы наблюдается рост интереса к новым полимерам и композитам, которые обладают уникальными свойствами, такими как высокая прочность, термостойкость и устойчивость к химическим воздействиям. Например, материалы на основе углеродного волокна или стекловолокна становятся все более доступными, что позволяет создавать легкие и прочные детали для различных отраслей, включая авиацию и автомобилестроение.

Также стоит отметить, что автоматизация и интеграция с цифровыми технологиями становятся важными трендами в FDM печати. Использование программного обеспечения для оптимизации процессов печати, мониторинга состояния принтера и анализа качества готовых изделий позволяет значительно повысить эффективность производства. Внедрение технологий искусственного интеллекта и машинного обучения может помочь в предсказании возможных проблем и автоматическом регулировании параметров печати.

Не менее важным направлением является устойчивое развитие и экология. Производители FDM принтеров начинают обращать внимание на экологические аспекты, разрабатывая биодеградируемые и перерабатываемые материалы. Это позволяет снизить негативное воздействие на окружающую среду и сделать 3D-печать более устойчивой.

В заключение, будущее FDM печати обещает быть ярким и многообещающим. С каждым годом технологии становятся более доступными и эффективными, открывая новые горизонты для применения 3D-печати в различных отраслях. Инновации в материалах, автоматизации и устойчивом развитии будут определять дальнейшее развитие этой технологии, делая ее неотъемлемой частью современного производства.

Вопрос-ответ

Что значит FDM печать?

Печать методом послойного наложения (FDM) представляет собой процесс аддитивного производства, который реализовывается благодаря экструзии материалов. В FDM объект строится путем нанесения расплавленного материала по заранее установленному алгоритму, слой за слоем.

В чем разница между PLA и FDM?

Материал: PLA — это тип филамента, используемого в FDM 3D-печати. Это термопластичный материал, то есть он размягчается и плавится под воздействием тепла, что позволяет его экструдировать и формовать. Происхождение: PLA — это биоразлагаемый и биосовместимый пластик, получаемый из возобновляемых ресурсов, таких как кукурузный крахмал или сахарный тростник.

В чем смысл FDM-печати?

Моделирование методом послойного наплавления (FDM) определяется как метод 3D-печати, который использует экструзию для создания моделей, прототипов и готовых деталей путем нанесения расплавленного материала-волокна, обычно полимера, слой за слоем по заранее заданному пути.

В чем разница между FDM и FFF?

По сути, это почти синонимы, отличающиеся техническими деталями. FDM производится исключительно в нагретой до рабочей температуры камере, а для FFF сгодятся комнатные условия благодаря более толерантным свойствам материала и чрезвычайно локальному нагреву.

Советы

СОВЕТ №1

Изучите основные принципы работы FDM-принтеров. Понимание технологии экструзии пластика и процесса послойного нанесения поможет вам лучше разобраться в возможностях и ограничениях устройства.

СОВЕТ №2

Выбирайте качественные расходные материалы. Использование высококачественных филаментов не только улучшит качество печати, но и продлит срок службы вашего принтера. Обратите внимание на совместимость филамента с вашим устройством.

СОВЕТ №3

Регулярно проводите техническое обслуживание принтера. Чистка сопла, проверка натяжения ремней и калибровка платформы помогут избежать многих проблем и обеспечат стабильную работу вашего FDM-принтера.

СОВЕТ №4

Экспериментируйте с настройками печати. Настройки скорости, температуры и высоты слоя могут значительно повлиять на качество печати. Не бойтесь пробовать разные параметры, чтобы найти оптимальные для ваших проектов.
