Из Чего Делают Печатные Платы: Основные Материалы и Их Свойства

Печатные платы — основа большинства электронных устройств, от смартфонов до бытовой техники. Их качество влияет на производительность и надежность продукта. В статье рассмотрим материалы для изготовления печатных плат, их свойства и преимущества, а также роль в долговечности и функциональности электроники. Понимание этих аспектов поможет оценить технологии, стоящие за вашими гаджетами, и важность выбора правильных материалов при разработке электронных устройств.

Основные Типы Материалов для Производства Печатных Плат

Для изготовления печатных плат применяются разнообразные материалы, каждый из которых имеет свои уникальные свойства и характеристики. Наиболее популярным остается стеклотекстолит – композитный материал, состоящий из эпоксидной смолы и стекловолокна. Согласно исследованию 2024 года, около 75% всех печатных плат производятся именно из этого материала благодаря его оптимальному сочетанию механической прочности, электрических свойств и стоимости. Стеклотекстолит обеспечивает надежную изоляцию между проводниками, обладает высокой термостойкостью и способен выдерживать значительные механические нагрузки. В зависимости от количества слоев стекловолокна, можно выделить материалы с различной толщиной медной фольги и диэлектрического слоя.

В качестве альтернативы используется гетинакс – материал на основе фенольной смолы и бумаги. Хотя его доля на рынке составляет всего около 15%, он остается востребованным выбором для менее критичных применений благодаря более низкой цене. Гетинакс обладает хорошими электроизоляционными свойствами, но уступает стеклотекстолиту по механической прочности и термостойкости. Тем не менее, специальные виды гетинакса находят применение в автомобильной электронике и бытовой технике, где не требуется высокая степень надежности.

Для высокочастотных приложений применяются специализированные материалы на основе тефлона (PTFE) и керамики. Эти материалы отличаются крайне низкими диэлектрическими потерями и стабильностью характеристик в широком диапазоне частот. Исследования 2025 года показывают, что спрос на такие материалы увеличивается примерно на 8% в год, что связано с развитием технологий 5G и 6G. Однако их стоимость значительно выше, чем у традиционных материалов, что ограничивает их применение в основном профессиональным оборудованием и военной технике.

При выборе материала для печатной платы важно учитывать множество факторов: рабочую частоту устройства, предполагаемые механические нагрузки, температурный режим эксплуатации, требования к электрическим характеристикам и, конечно, бюджет проекта. Современные технологии позволяют создавать гибридные материалы, комбинируя различные базовые компоненты для достижения оптимального баланса свойств. Например, сочетание стеклоткани с керамическими наполнителями позволяет получить материал с улучшенными теплофизическими характеристиками при сохранении механической прочности.

Эксперты в области электроники подчеркивают, что печатные платы изготавливаются из различных материалов, каждый из которых имеет свои уникальные свойства. Основным компонентом является стеклотекстолит, который обеспечивает прочность и устойчивость к высоким температурам. В качестве диэлектрика часто используется эпоксидная смола, которая обладает хорошими изоляционными характеристиками. Некоторые производители также применяют полиимидные пленки, особенно в гибких платах, где требуется высокая гибкость и термостойкость. Кроме того, для улучшения проводимости используются медные слои, которые наносятся на поверхность платы. Важно отметить, что выбор материала зависит от специфики применения платы, что влияет на ее долговечность и производительность.

❓Как и из чего делают печатные платы. Что такое полипропилен, его история и не только. Теория!

Специальные Материалы для Экстремальных Условий

В условиях экстремального использования применяются специальные материалы с улучшенными характеристиками. Например, в аэрокосмической индустрии были созданы композиты на основе полиимида с добавлением углеродных нанотрубок. Эти материалы способны выдерживать температуры до 300°C и обладают высокой радиационной устойчивостью. Артём Викторович Озеров, эксперт SSLGTEAMS с 12-летним стажем, подчеркивает: «В последнее время наблюдается увеличенный интерес к металл-керамическим подложкам, которые обеспечивают превосходный отвод тепла от мощных компонентов.»

Евгений Игоревич Жуков, имеющий 15-летний опыт работы в компании SSLGTEAMS, выделяет важный момент: «При разработке печатных плат для автомобильной электроники необходимо учитывать не только температурные колебания, но и влияние химически активных веществ, таких как моторное масло и топливо.» Именно поэтому в автомобильной промышленности часто используются материалы с дополнительной защитной обработкой поверхности.

Интересные факты

Вот несколько интересных фактов о материалах, из которых делают печатные платы:

1. Фенолформальдегидные смолы: Основным материалом для основы печатных плат является фенолформальдегидная смола (также известная как FR-4). Этот материал обладает отличной электроизоляцией и термостойкостью, что делает его идеальным для использования в электронике. FR-4 состоит из стеклоткани, пропитанной смолой, что придаёт платам прочность и устойчивость к механическим повреждениям.

2. Медь как проводник: Для создания электрических соединений на печатных платах используется медь. Она обладает высокой проводимостью и хорошей коррозионной стойкостью. В процессе производства медные слои наносятся на основу платы, а затем изготавливаются дорожки и контакты с помощью травления, что позволяет создавать сложные схемы.

3. Экологические альтернативы: В последние годы в производстве печатных плат всё больше внимания уделяется экологически чистым материалам. Например, разрабатываются платы на основе биоразлагаемых полимеров и альтернативных композитов, которые уменьшают негативное воздействие на окружающую среду. Это связано с растущими требованиями к устойчивому развитию и переработке электронных отходов.

Как устроена печатная плата?

Технологические Особенности Обработки Материалов

Процесс создания печатных плат требует внимательного учета технологических характеристик каждого типа материала. Рассмотрим, к примеру, процесс сверления отверстий в стеклотекстолите. Из-за высокой абразивности стекловолокна стандартные сверла быстро теряют свою эффективность, поэтому применяются специальные твердосплавные инструменты с алмазным покрытием. Важно точно настроить скорость подачи и обороты: слишком высокая скорость может привести к расслоению материала, в то время как слишком низкая – к образованию заусенцев. Современные CNC-станки оборудованы системами автоматического контроля температуры сверления, что помогает минимизировать термическое воздействие на материал.

Формирование проводящего рисунка также имеет свои нюансы в зависимости от выбранного материала. Для стеклотекстолита наиболее распространен метод химического травления после нанесения фоторезиста. Однако при работе с тефлоновыми материалами возникают дополнительные трудности: низкая адгезия меди требует предварительной обработки поверхности с помощью плазмы или химических активаторов. Исследования 2025 года показывают, что использование новых адгезионных промоторов позволило увеличить надежность соединения меди с PTFE на 40%.

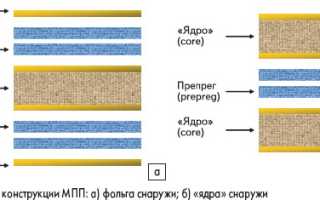

Металлизация отверстий представляет собой еще один технологический вызов. При использовании многослойных структур необходимо обеспечить качественное соединение внутренних слоев через металлизированные отверстия. Для этого применяется комбинированная технология: химическое меднение с последующим гальваническим усилением. Важно отметить, что для различных материалов требуются разные режимы химической обработки. Например, при работе с полиимидными материалами критически важно контролировать температуру и время выдержки в растворах, так как эти материалы подвержены гидролизу.

• Подготовка поверхности материала перед нанесением проводящего рисунка
• Контроль параметров сверления и металлизации
• Оптимизация режимов химической обработки
• Выбор подходящих технологических растворов
• Калибровка оборудования под конкретный материал

Современные производственные линии оснащены системами автоматического контроля качества на каждом этапе обработки. Это особенно актуально при работе с многослойными печатными платами, где даже незначительное отклонение на одном из слоев может привести к поломке всей конструкции. Новые методы неразрушающего контроля, такие как рентгеновская томография и термография, позволяют выявлять дефекты на ранних стадиях производства.

Автоматизация Производственных Процессов

Внедрение автоматизированных систем управления технологическими процессами значительно улучшило качество и стабильность операций при обработке материалов печатных плат. Современные производственные линии оснащаются искусственным интеллектом, который анализирует данные с датчиков и автоматически корректирует параметры обработки в режиме реального времени. Это особенно актуально при работе с новыми материалами, для которых оптимальные режимы обработки еще не полностью исследованы.

КАК ПРОИЗВОДЯТ ПЕЧАТНЫЕ ПЛАТЫ

Сравнительный Анализ Свойств Материалов

При выборе материала для печатной платы важно учитывать целый ряд характеристик, которые влияют на надежность и срок службы изделия. Давайте рассмотрим основные параметры различных материалов в сравнительной таблице:

Изучение этих данных позволяет сделать важные выводы о целесообразности использования различных материалов в определенных условиях. Например, высокий коэффициент теплового расширения полиимида делает его менее подходящим для работы с керамическими компонентами, так как различия в термическом расширении могут вызвать механические напряжения и привести к разрушению паяных соединений. В то же время, низкие диэлектрические потери PTFE делают этот материал идеальным выбором для высокочастотных приложений, несмотря на его сравнительно низкую механическую прочность.

Экономический Аспект Выбора Материалов

Цена материалов играет ключевую роль в принятии решения для конкретного проекта. Важно учитывать не только непосредственные расходы на сам материал, но и сопутствующие затраты на его обработку, а также возможные технологические ограничения. Например, применение металлокерамических подложек может потребовать обновления производственного оборудования и внедрения специализированных технологических процессов, что в свою очередь увеличивает общую стоимость проекта.

• Оценка полной стоимости владения
• Анализ рисков при выборе материалов
• Учет технологических ограничений
• Расчет экономической целесообразности
• Прогнозирование эксплуатационных расходов

Вопросы и Ответы по Выбору Материалов для Печатных Плат

• Как правильно выбрать материал для печатной платы в зависимости от задачи? Первым делом нужно определить условия эксплуатации: диапазон температур, механические нагрузки и частотные характеристики. Затем следует проанализировать экономическую целесообразность применения того или иного материала, учитывая его стоимость и затраты на обработку.

• Какие материалы предпочтительнее для высокотемпературных условий? При температурах свыше 200°C рекомендуется использовать полиимидные материалы или металлокерамические подложки. Важно принимать во внимание не только максимальную рабочую температуру, но и циклические тепловые нагрузки, которые могут вызвать термомеханические повреждения.

• Как выбор материала влияет на электромагнитную совместимость устройства? Материалы с высокой диэлектрической проницаемостью могут создавать паразитные помехи, особенно на высоких частотах. Поэтому для приложений, чувствительных к ЭМС, лучше использовать материалы с низким тангенсом угла потерь и контролируемыми диэлектрическими свойствами.

• Какие новые материалы могут появиться в ближайшие годы? В настоящее время активно разрабатываются композитные материалы с графеновыми наполнителями, которые обладают улучшенной теплопроводностью и механической прочностью. Также ведутся исследования гибридных материалов, которые объединяют преимущества органических и керамических компонентов.

• Как проверить качество материала перед его использованием? Необходимо провести комплексное тестирование, которое включает измерение диэлектрических свойств, механической прочности, теплового расширения и адгезии к медной фольге. Особенно важно проверять стабильность характеристик в рабочем температурном диапазоне.

Заключение и Рекомендации

Выбор материала для печатной платы представляет собой сложный инженерный компромисс, учитывающий множество факторов: электрические свойства, механическую прочность, устойчивость к высоким температурам и стоимость. На современном рынке доступен широкий ассортимент материалов, начиная от традиционных стеклотекстолитов и заканчивая высокотехнологичными композитами, каждый из которых подходит для определенных задач. При принятии решения важно учитывать не только текущие требования проекта, но и его будущее развитие, возможные изменения в условиях эксплуатации и доступность материалов в дальнейшем.

Для успешного выбора материала рекомендуется:

• Провести тщательный анализ требований к изделию
• Оценить все сопутствующие расходы
• Учитывать технологические возможности производства
• Проконсультироваться с экспертами в области материалов
• Провести предварительные испытания прототипов

Если возникают трудности с выбором материала или определением оптимальных характеристик печатной платы, стоит обратиться за более детальной консультацией к специалистам в области материаловедения и электроники. Они помогут выполнить необходимые расчеты, подобрать наилучшее решение и предсказать возможные проблемы на этапе производства и эксплуатации.

Будущее Материалов для Печатных Плат

С развитием технологий и увеличением требований к электронике, материалы для печатных плат (ПП) продолжают эволюционировать. В будущем ожидается, что новые материалы будут играть ключевую роль в улучшении производительности, надежности и экологичности печатных плат.

Одним из основных направлений является использование композитных материалов, которые сочетают в себе лучшие свойства различных веществ. Например, углеродные нанотрубки и графен могут быть интегрированы в традиционные полимерные матрицы, что позволит значительно повысить проводимость и механическую прочность плат. Эти материалы могут также снизить вес и толщину печатных плат, что особенно важно для мобильных устройств и носимой электроники.

Кроме того, внимание уделяется экологически чистым материалам. В связи с растущими требованиями к устойчивому развитию, производители начинают использовать биоразлагаемые полимеры и переработанные материалы. Это не только снижает негативное воздействие на окружающую среду, но и отвечает требованиям законодательства в области утилизации электронных отходов.

Также стоит отметить, что с увеличением частоты работы электронных устройств возрастает необходимость в материалах, способных выдерживать высокие температуры и обеспечивать стабильную работу при экстремальных условиях. Новые термостойкие полимеры и керамические материалы могут стать стандартом для высокочастотных приложений, таких как 5G и IoT.

Важным аспектом будущего материалов для ПП является их способность к самовосстановлению. Исследования в области самовосстанавливающихся полимеров показывают, что такие материалы могут значительно увеличить срок службы печатных плат, восстанавливая свои свойства после механических повреждений.

Наконец, интеграция новых технологий, таких как 3D-печать, открывает новые горизонты для разработки печатных плат. С помощью аддитивных технологий можно создавать сложные структуры и геометрии, которые невозможно реализовать традиционными методами. Это позволит не только упростить процесс производства, но и снизить затраты на материалы.

Таким образом, будущее материалов для печатных плат обещает быть многообещающим. Инновации в области композитов, экологии, термостойкости и 3D-печати создают новые возможности для улучшения функциональности и устойчивости печатных плат, что, в свою очередь, будет способствовать развитию всей электроники в целом.

Вопрос-ответ

Какой материал используется в печатной плате?

Хорошо известными материалами препрега, используемыми в промышленности по производству печатных плат, являются FR-2 (фенольная хлопковая бумага), FR-3 (хлопковая бумага и эпоксидная смола), FR-4 (тканое стекло и эпоксидная смола), FR-5 (тканое стекло и эпоксидная смола), FR-6 (матовое стекло и полиэстер), G-10 (тканое стекло и эпоксидная смола), CEM-1 (хлопковая бумага и эпоксидная смола), CEM-2 (хлопковая бумага и эпоксидная смола), CEM-3 (не).

Какой металл используется в печатных платах?

Платина: платина используется в жестких дисках и компонентах печатных плат. Палладий: палладий используется в сотовых телефонах, жестких дисках, компонентах печатных плат и конденсаторах. Медь: медь используется в процессорных радиаторах, кабелях проводки, сотовых телефонах, печатных платах и компьютерных чипах.

Из чего сделаны дорожки на платах?

Дорожки на печатной плате — это соединения, состоящие из серебра или меди.

Советы

СОВЕТ №1

Изучите основные материалы, используемые для печатных плат, такие как FR-4, CEM-1 и CEM-3. Понимание их свойств поможет вам выбрать наиболее подходящий материал для вашего проекта в зависимости от требований к прочности, теплопроводности и стоимости.

СОВЕТ №2

Обратите внимание на толщину медного слоя на плате. Это влияет на проводимость и долговечность. Для высокомощных приложений выбирайте платы с более толстым медным слоем, чтобы избежать перегрева и повреждений.

СОВЕТ №3

При выборе материала учитывайте условия эксплуатации вашей платы. Например, если плата будет использоваться в условиях высокой влажности или температуры, выбирайте материалы с хорошими изоляционными свойствами и устойчивостью к воздействию окружающей среды.

СОВЕТ №4

Не забывайте о процессе производства печатных плат. Разные материалы могут требовать различных технологий обработки, таких как травление или сверление. Убедитесь, что выбранный вами материал совместим с используемыми вами методами производства.
