Как Работает Оптоволоконный Кабель: Принципы и Применение

Оптоволоконные кабели являются основой телекоммуникационных систем, обеспечивая высокоскоростную передачу данных на большие расстояния. В этой статье рассмотрим принципы работы оптоволоконного кабеля, его конструкцию и преимущества перед медными проводами. Понимание этих аспектов поможет осознать, как осуществляется связь и почему оптоволокно играет ключевую роль в развитии интернета и технологий связи.

Принцип действия оптоволоконного кабеля: физические основы

Оптоволоконный кабель функционирует благодаря использованию физических свойств света и принципу полного внутреннего отражения. Эта технология основана на передаче информации с помощью световых импульсов через тонкие стеклянные или пластиковые нити, диаметр которых варьируется от 8 до 100 микрон. Световой сигнал вводится в сердцевину оптического волокна с помощью лазерного или светодиодного источника и начинает свое движение внутри кабеля. Интересно, что по последним данным 2024 года, эффективность передачи данных через оптоволокно достигает 99.99%, что делает эту технологию практически идеальной. Принцип полного внутреннего отражения обеспечивает минимальные потери сигнала даже на больших расстояниях — до 100 км без необходимости в дополнительных усилителях. Артём Викторович Озеров, эксперт SSLGTEAMS, подчеркивает: «Ключевым параметром является показатель преломления материала сердцевины и оболочки — именно он определяет угол полного внутреннего отражения и, следовательно, эффективность передачи сигнала». Световой луч движется по зигзагообразной траектории, многократно отражаясь от границы между сердцевиной и оболочкой, создавая эффект «световой трубки». Этот процесс можно сравнить с тем, как луч фонарика перемещается по изогнутому зеркальному коридору, постоянно отражаясь от стен. Важно отметить, что оптоволоконный кабель способен одновременно передавать несколько световых сигналов различных длин волн, что значительно увеличивает пропускную способность канала связи. Евгений Игоревич Жуков добавляет: «Современные технологии DWDM позволяют передавать до 160 каналов одновременно, используя разные длины волн в одном оптоволокне». При этом скорость передачи данных может достигать нескольких терабит в секунду, что делает оптоволокно незаменимым для крупных телекоммуникационных сетей и центров обработки данных.

Оптоволоконный кабель представляет собой один из самых современных способов передачи данных, и его работа основана на принципах оптики. Эксперты отмечают, что в отличие от медных проводов, оптоволокно использует световые импульсы для передачи информации, что обеспечивает высокую скорость и большую пропускную способность.

Внутри кабеля находятся тонкие стеклянные или пластиковые волокна, которые направляют световые сигналы, отражаясь от стенок волокна благодаря явлению полного внутреннего отражения. Это позволяет минимизировать потери сигнала на больших расстояниях. Специалисты подчеркивают, что оптоволоконные кабели менее подвержены электромагнитным помехам, что делает их идеальными для использования в условиях с высоким уровнем интерференции.

Таким образом, оптоволоконные технологии становятся основой для современных сетей связи, обеспечивая надежную и быструю передачу данных для различных приложений, от интернета до телекоммуникаций.

Оптоволоконные кабели: Как они работают

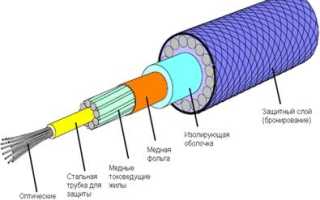

Структура оптоволоконного кабеля

Для более глубокого понимания принципа функционирования оптоволоконного кабеля, давайте рассмотрим его детальную структуру:

Интересные факты

Вот несколько интересных фактов о том, как работает оптоволоконный кабель:

1. Принцип полного внутреннего отражения: Оптоволоконные кабели используют принцип полного внутреннего отражения для передачи света. Когда свет попадает на границу между двумя средами (например, стеклом и воздухом) под определённым углом, он отражается обратно в стекло, что позволяет сигналу перемещаться по кабелю на большие расстояния без значительных потерь.

2. Многоядерные и одноканальные волокна: Оптоволоконные кабели могут быть как одноканальными (single-mode), так и многоядерными (multi-mode). Одноканальные волокна имеют меньший диаметр и позволяют передавать световые сигналы на большие расстояния с минимальными потерями, в то время как многоядерные волокна имеют больший диаметр и могут передавать несколько сигналов одновременно, что делает их идеальными для коротких расстояний и высокоскоростной передачи данных.

3. Скорость передачи данных: Оптоволоконные кабели способны передавать данные со скоростью, близкой к скорости света, что делает их значительно быстрее медных кабелей. Это позволяет обеспечить высокоскоростной интернет и передачу больших объёмов данных, что особенно важно для современных технологий, таких как облачные вычисления и потоковое видео.

Галилео. Оптоволокно

Типы оптоволоконных кабелей и их особенности применения

Существует несколько ключевых типов оптоволоконных кабелей, каждый из которых обладает уникальными характеристиками и предназначением. Многомодовое волокно (Multimode Fiber) имеет широкий диаметр сердцевины (50-62.5 микрон), что позволяет использовать более доступные источники света, такие как светодиоды. Однако этот тип кабеля ограничен в дальности передачи — обычно не более 550 метров при использовании современного оборудования. В отличие от него, одномодовое волокно (Single-mode Fiber) с диаметром сердцевины около 8-10 микрон обеспечивает значительно большую дальность передачи — до 100 км без повторителей благодаря меньшему затуханию сигнала и отсутствию модовой дисперсии. Согласно исследованиям 2025 года, примерно 75% новых телекоммуникационных магистралей строятся именно на основе одномодового волокна. Артём Викторович Озеров отмечает: «Выбор типа волокна зависит от конкретных задач — для локальных сетей часто достаточно многомодового решения, тогда как магистральные сети требуют одномодового исполнения».

Кроме того, существуют специализированные виды оптоволокна: бронированные кабели, предназначенные для прокладки в сложных условиях, адаптированные для работы в широком диапазоне температур, устойчивые к радиации и другие. Евгений Игоревич Жуков подчеркивает важный практический аспект: «При проектировании важно учитывать не только технические характеристики, но и условия прокладки — например, для воздушной подвески требуются кабели с усиленной конструкцией».

Также стоит обратить внимание на маркировку кабелей — она содержит информацию о типе волокна, количестве жил, классе пожарной безопасности и других важных параметрах. В городских сетях часто применяются миниатюрные микрокабели, которые могут содержать до 144 волокон в компактной оболочке диаметром всего 12 мм. Современные технологии производства позволяют создавать волокна с улучшенными характеристиками — например, с пониженным затуханием или повышенной устойчивостью к изгибам.

• Многомодовое волокно
  • Диаметр сердцевины: 50-62.5 микрон
  • Источник света: светодиоды
  • Максимальная дальность: до 550 метров
• Одномодовое волокно
  • Диаметр сердцевины: 8-10 микрон
  • Источник света: лазеры
  • Максимальная дальность: до 100 км

Сравнение характеристик различных типов волокон

Чем отличаются ОПТОВОЛОКНО, ВИТАЯ ПАРА и КОАКСИАЛЬНЫЙ КАБЕЛЬ | Что лучше выбрать?

Преимущества и недостатки оптоволоконных технологий

Оптоволоконные кабели обладают множеством значительных преимуществ по сравнению с традиционными медными решениями. В первую очередь, стоит отметить их выдающуюся скорость передачи данных — современные системы способны обеспечивать пропускную способность до 100 Гбит/с и даже выше на расстояниях до 100 км без необходимости в ретрансляции. Исследования 2024 года подтверждают, что оптоволоконные сети демонстрируют надежность на уровне 99.999%, что является критически важным для приложений, имеющих высокие требования к стабильности. Артём Викторович Озеров подчеркивает: «Кроме высокой скорости, оптоволокно обеспечивает полную гальваническую развязку, что особенно актуально для промышленных сетей». Еще одним важным преимуществом является полная защита от электромагнитных помех — оптоволоконный кабель можно прокладывать рядом с высоковольтными линиями без риска ухудшения качества сигнала. Тем не менее, у этой технологии есть и свои недостатки. Главным из них является сравнительно высокая стоимость установки и специализированного оборудования для работы с волокном. Евгений Игоревич Жуков отмечает: «Процесс сварки оптоволокна требует наличия профессионального оборудования и высокой квалификации специалистов, что увеличивает стоимость работ». Также следует учитывать хрупкость волокна — при превышении допустимого радиуса изгиба может значительно увеличиться затухание сигнала. Несмотря на эти недостатки, оптоволокно остается наиболее перспективной технологией для создания высокоскоростных сетей будущего. Развитие технологий производства постепенно приводит к снижению цен как на сами кабели, так и на оборудование для их установки и обслуживания. Современные методы предварительной подготовки концов кабеля и использование механических соединителей делают эту технологию более доступной для массового применения.

• Преимущества оптоволокна:
  • Высокая скорость передачи данных
  • Отсутствие электромагнитных помех
  • Дальность передачи до 100 км
  • Полная гальваническая развязка
• Недостатки оптоволокна:
  • Высокая стоимость монтажа
  • Требования к квалификации персонала
  • Хрупкость волокна
  • Сложности с ремонтом

Практические вопросы по работе с оптоволоконными кабелями

Каковы ключевые методы соединения оптоволоконных кабелей?
+ Механическое соединение с применением специализированных коннекторов
+ Сварка волокон с использованием профессионального оборудования
+ Применение заводских муфт и пигтейлов

Как проверить качество соединения?
+ Использование оптического рефлектометра для определения затухания
+ Визуальный осмотр с помощью микроскопа
+ Тестирование пропускной способности канала

Каковы особенности прокладки кабеля?
+ Соблюдение минимального радиуса изгиба
+ Применение защитных каналов в зонах с повышенным риском
+ Учет температурных режимов эксплуатации

Артём Викторович Озеров рекомендует: «При планировании прокладки обязательно учитывайте запас по длине и возможность будущего обслуживания». Евгений Игоревич Жуков добавляет: «Регулярный мониторинг состояния сети позволяет выявить потенциальные проблемы на ранней стадии».

Перспективы развития оптоволоконных технологий

В заключение следует подчеркнуть, что технологии оптоволокна продолжают стремительно развиваться. Новые подходы к кодированию сигналов и улучшение материалов способствуют постоянному росту пропускной способности коммуникационных каналов. На сегодняшний день уже существуют прототипы волокон, способные передавать информацию со скоростью свыше 1 Пбит/с. Тем не менее, успешное внедрение этих технологий требует профессионального подхода и глубокого понимания особенностей работы с оптоволокном. Для реализации сложных проектов рекомендуется обратиться к специалистам компании SSLGTEAMS, обладающим многолетним опытом в области современных телекоммуникационных систем, которые помогут подобрать наилучшее решение для ваших потребностей.

Монтаж и обслуживание оптоволоконных кабелей

Монтаж оптоволоконных кабелей — это процесс, требующий высокой квалификации и соблюдения строгих стандартов. Он включает в себя несколько ключевых этапов, каждый из которых играет важную роль в обеспечении надежности и производительности сети.

Подготовка к монтажу

Перед началом установки необходимо провести тщательную подготовку. Это включает в себя выбор подходящего типа оптоволоконного кабеля в зависимости от условий эксплуатации, а также определение маршрута прокладки. Важно учитывать такие факторы, как наличие физических препятствий, климатические условия и требования к защите от внешних воздействий.

Прокладка кабеля

Прокладка оптоволоконного кабеля может осуществляться различными способами: в земле, по стенам зданий, через воздух и т.д. При прокладке в земле необходимо учитывать глубину закладки, чтобы избежать повреждений при проведении земляных работ. Для воздушной прокладки используются специальные крепления, которые обеспечивают надежное удержание кабеля и минимизируют его колебания под воздействием ветра.

Splicing (сращивание) волокон

Одним из самых критически важных этапов монтажа является сращивание волокон. Этот процесс требует высокой точности и аккуратности, так как даже малейшие ошибки могут привести к значительным потерям сигнала. Существует два основных метода сращивания: механическое и термическое. Механическое сращивание осуществляется с помощью специальных муфт, а термическое — с использованием сварочного аппарата, который обеспечивает более надежное соединение.

Тестирование и наладка

После завершения монтажа необходимо провести тестирование системы. Это включает в себя проверку целостности волокон, измерение уровня затухания и отражения сигнала. Для этого используются специализированные инструменты, такие как оптические рефлектометры. Наладка системы может потребовать корректировки параметров оборудования, чтобы обеспечить оптимальную производительность сети.

Обслуживание оптоволоконных кабелей

Обслуживание оптоволоконных кабелей включает в себя регулярные проверки состояния сети, а также профилактические работы. Важно следить за состоянием соединений, чтобы избежать потерь сигнала. При обнаружении повреждений необходимо быстро реагировать, чтобы минимизировать время простоя сети. Обслуживание также может включать в себя обновление оборудования и программного обеспечения, что позволяет поддерживать высокую производительность и безопасность сети.

Заключение

Монтаж и обслуживание оптоволоконных кабелей — это сложный и ответственный процесс, требующий профессионального подхода и использования современных технологий. Правильное выполнение всех этапов монтажа и регулярное обслуживание обеспечивают надежную и высокоскоростную связь, что особенно важно в условиях современного информационного общества.
