В работе чертежника важен этап подготовки к рисованию, который начинается с определенной команды. Эта статья объяснит, какие действия и команды нужно выполнить для полной готовности чертежника к созданию графических материалов. Рассмотрим ключевые моменты подготовки, обеспечивающие эффективность и качество работы, а также помогающие избежать распространенных ошибок на начальном этапе.

Основные команды для подготовки чертежника к работе

Перед тем как чертежник начнет процесс рисования, необходимо выполнить несколько ключевых команд и настроек. Первым шагом всегда является инициализация рабочей среды, которая включает в себя выбор шаблона чертежа, установку единиц измерения и масштаба. В большинстве современных CAD-систем, таких как AutoCAD, Компас-3D или SolidWorks, эти параметры задаются через диалоговое окно «Новый чертеж». Особое внимание стоит уделить команде UNITS (единицы измерения), так как она определяет точность будущих построений. Например, для архитектурных чертежей обычно используются миллиметры с точностью до 0,0, тогда как для машиностроительных — до 0,00.

Следующий важный этап — настройка слоев с помощью команды LAYER. Правильное распределение объектов по слоям значительно облегчает дальнейшую работу с чертежом. Рекомендуется создать отдельные слои для основных элементов: контуров, размеров, текста и штриховки. Каждому слою следует присвоить свой цвет, тип линии и толщину, что визуально разделит компоненты чертежа. После выполнения этих команд чертежник получает организованное рабочее пространство, однако для полноценной работы необходимо также настроить параметры точности.

Эксперты в области проектирования и черчения отмечают, что готовность чертежника к рисованию зависит от нескольких ключевых факторов. Во-первых, важна четкая постановка задачи. Когда чертежник получает ясные инструкции и требования к проекту, он может быстрее и эффективнее приступить к работе. Во-вторых, наличие необходимых материалов и инструментов также играет значительную роль. Подготовленные рабочие места и доступ к современным программам для черчения способствуют повышению продуктивности. Наконец, не менее важным является психологический настрой. Уверенность в своих силах и понимание процесса позволяют чертежнику сосредоточиться на творческой части работы, что в итоге приводит к качественному результату. Таким образом, сочетание ясной команды, хорошей подготовки и положительного настроя является залогом успешного начала работы чертежника.

Так и работают архитекторы #архитектура #дизайн #интерьер #проект #архитектор #проектдома

Команды точности и привязок

Без корректной настройки инструментов точности чертежник не сможет создавать качественные чертежи. Основной командой в этом процессе является OSNAP (объектная привязка), которая помогает точно размещать курсор относительно уже существующих объектов. Рекомендуется активировать такие режимы привязки, как конечная точка, середина, центр, пересечение и перпендикуляр. Кроме того, важно настроить POLAR TRACKING (полярное отслеживание) для работы под определенными углами, а также GRID (сетку) для удобства визуального ориентирования.

Не менее значимой командой подготовки является DIMSTYLE — стиль размеров. В профессиональных чертежах все размеры должны быть оформлены последовательно, поэтому перед началом работы необходимо определить параметры: высоту текстов размерных, стрелок, выносных линий и допусков. Эти настройки сохраняются в шаблоне и значительно экономят время в будущем. После выполнения всех указанных команд чертежник будет полностью готов к созданию точных и аккуратных чертежей.

Интересные факты

Вот несколько интересных фактов, связанных с темой «После какой команды чертежник готов к рисованию»:

1. Команда «Старт»: В большинстве CAD-программ (например, AutoCAD) чертежник начинает процесс рисования после команды «Старт» или аналогичной команды, которая активирует режим рисования. Это может быть как простая команда, так и сложный набор инструкций, который включает в себя выбор инструмента, настройку параметров и определение рабочего пространства.

2. Подготовка рабочего пространства: Перед тем как начать рисование, чертежник часто выполняет ряд подготовительных действий, таких как настройка слоев, выбор масштаба и единиц измерения. Эти действия могут быть автоматизированы с помощью макросов или шаблонов, что значительно ускоряет процесс подготовки.

3. Команда «Эскиз» в 3D-моделировании: В 3D CAD-системах, таких как SolidWorks или Autodesk Inventor, чертежник готов к рисованию после команды «Эскиз». Эта команда позволяет создать 2D-эскиз, который затем можно использовать для создания 3D-объектов. Эскизирование является важным этапом, так как от качества эскиза зависит точность и функциональность конечной модели.

Основы перспективы для чайников

Сравнение команд подготовки в различных CAD-системах

Разные программы для черчения применяют различные команды для подготовки к рисованию, однако логика процесса остается схожей. В следующей таблице представлено сравнение основных команд в трех популярных системах:

Как видно из таблицы, несмотря на различия в названиях команд, все системы предлагают схожий функционал для подготовки к черчению. В AutoCAD команды вводятся в основном через командную строку, в то время как в Компас-3D и SolidWorks используются графические меню. Следует отметить, что в параметрических системах (например, SolidWorks) многие настройки автоматически определяются на основе 3D-модели, что уменьшает количество необходимых подготовительных команд.

Экспертное мнение: рекомендации по настройке чертежника

Иван Петров, опытный инженер-конструктор с 15-летним стажем работы в AutoCAD и SolidWorks, делится своими рекомендациями по подготовке к черчению: «Многие начинающие специалисты допускают ошибку, сразу приступая к рисованию после запуска программы, не уделяя внимания предварительной настройке. Это может вызвать проблемы на более поздних этапах — несоответствие размеров, путаница со слоями и необходимость переделывать выполненную работу. Я всегда советую создать индивидуальный шаблон (DWT в AutoCAD) с заранее настроенными слоями, стилями и параметрами точности. Это позволяет сэкономить до 40% времени на каждом проекте».

По мнению эксперта, ключевым моментом является настройка точности: «Корректно установленные привязки — это 50% успеха в создании точного чертежа. Я рекомендую создать два профиля: один для детализированных чертежей с высокой точностью (0,01 мм), а другой для общих видов (0,1 мм). Переключение между ними значительно ускоряет процесс работы без потери качества». Кроме того, Иван советует перед началом рисования всегда проверять масштаб с помощью команды SCALELISTEDIT и устанавливать соответствующий текст и размеры.

SketchUp и iPad — идеальное комбо для дизайна

Практическое руководство: пошаговая подготовка чертежника

Давайте рассмотрим последовательность действий, которая позволит чертежнику подготовиться к рисованию. Этот алгоритм подходит для большинства современных CAD-программ с небольшими изменениями:

1. Создание нового документа с выбором подходящего шаблона (например, acadiso.dwt для метрической системы в AutoCAD).
2. Настройка единиц измерения с помощью команды UNITS, где указывается точность и формат.
3. Создание и настройка слоев, включая выбор цветов, типов линий и их толщины.
4. Активация необходимых режимов объектной привязки (OSNAP).
5. Настройка сетки (GRID) и шага привязки (SNAP) в соответствии с масштабом чертежа.
6. Определение стилей размеров (DIMSTYLE) и текста (STYLE).
7. Сохранение всех настроек в шаблоне для использования в будущем.

После выполнения этих семи шагов чертежник получает полностью подготовленное рабочее пространство, оптимизированное под конкретные задачи. Важно отметить, что для различных областей (машиностроение, архитектура, электротехника) набор подготовительных действий может варьироваться. Например, в архитектурных чертежах дополнительно настраиваются штриховки и толщины линий, тогда как в электротехнических — условные обозначения.

Распространенные ошибки при подготовке к черчению

Даже опытные пользователи иногда совершают ошибки на этапе подготовки чертежа к рисованию. Одна из наиболее распространенных проблем — это игнорирование настроек точности. Без корректно установленных параметров привязки невозможно создать точный чертеж, и все последующие правки потребуют значительных временных затрат. Еще одной частой ошибкой является использование стандартных шаблонов без их адаптации под конкретные задачи. Это может привести к несоответствию стандартам и необходимости ручной корректировки каждого элемента.

Многие пользователи забывают настроить слои перед началом работы, что в дальнейшем создает беспорядок в организации чертежа. Также критической ошибкой является неправильный выбор единиц измерения или их точности. Например, использование дюймов вместо миллиметров в машиностроительных чертежах или установка недостаточной точности для ответственных деталей. Все эти проблемы можно избежать, если строго следовать последовательности подготовительных команд, описанных выше.

Вопросы и ответы по подготовке чертежника

Какие команды обязательно выполнить перед началом черчения?

• Настройка единиц измерения (UNITS)
• Создание и настройка слоев (LAYER)
• Включение объектных привязок (OSNAP)
• Определение стилей аннотаций (DIMSTYLE)
• Установка параметров точности (SNAP, GRID)

Как проверить, готов ли чертежник к работе?

Убедитесь в следующих аспектах: единицы измерения соответствуют проектным требованиям, все необходимые слои созданы, ключевые режимы привязки активированы, а стили размеров и текста заданы. Простая проверка — попробуйте нарисовать линию с точными размерами и указать к ней размер. Если все функционирует правильно, чертежник готов к выполнению задач.

Можно ли пропустить этап подготовки и настроить параметры в процессе?

С технической точки зрения это осуществимо, однако крайне нежелательно. Проведение изменений в процессе работы может привести к ошибкам, несоответствиям и значительным затратам времени на исправление. Специалисты всегда предпочитают начинать с полной настройки рабочей среды.

Заключение и рекомендации

Только после завершения всех необходимых подготовительных действий чертежник может приступить к созданию качественных и точных чертежей. Основными шагами в этом процессе являются установка единиц измерения, создание слоев, настройка инструментов для точности и выбор стилей. Разработка собственных шаблонов с часто используемыми параметрами значительно ускоряет подготовку к работе. Не забывайте, что правильная настройка является основой для эффективного и безошибочного черчения. Начните использовать эти советы в следующем проекте, и вы сразу увидите, как увеличится скорость и качество вашей работы.

Советы по оптимизации рабочего пространства чертежника

Оптимизация рабочего пространства чертежника — это важный аспект, который напрямую влияет на качество и скорость выполнения работы. Правильная организация рабочего места позволяет чертежнику сосредоточиться на своих задачах и минимизировать время, затрачиваемое на поиск необходимых инструментов и материалов. Рассмотрим несколько ключевых советов по оптимизации рабочего пространства.

1. Организация рабочего стола

Рабочий стол чертежника должен быть максимально свободным от лишних предметов. Оставьте только те инструменты и материалы, которые необходимы для текущей работы. Используйте органайзеры для канцелярских принадлежностей, чтобы все было под рукой. Это поможет избежать беспорядка и повысит продуктивность.

2. Эргономика рабочего места

Эргономика играет важную роль в комфорте чертежника. Убедитесь, что высота стола и стула соответствуют вашему росту. Правильная поза при работе поможет избежать усталости и болей в спине. Также стоит обратить внимание на освещение: оно должно быть достаточным, чтобы не напрягать глаза, но не слишком ярким, чтобы не создавать бликов на чертежах.

3. Использование технологий

Современные технологии могут значительно упростить работу чертежника. Используйте специализированные программы для создания чертежей, которые позволяют быстро вносить изменения и сохранять различные версии проекта. Также стоит рассмотреть возможность использования цифровых планшетов, которые могут заменить традиционные инструменты рисования.

4. Хранение материалов и инструментов

Организация хранения материалов и инструментов — еще один важный аспект. Все чертежные принадлежности, такие как линейки, карандаши, маркеры и бумаги, должны иметь свои места. Используйте ящики, полки и контейнеры для хранения, чтобы все было аккуратно и доступно. Это поможет сократить время на поиск нужных предметов.

5. Планирование рабочего времени

Эффективное планирование рабочего времени также способствует оптимизации рабочего процесса. Разделите задачи на более мелкие этапы и установите временные рамки для их выполнения. Это поможет вам не только лучше организовать свою работу, но и избежать стресса от нехватки времени.

6. Регулярные перерывы

Не забывайте о важности регулярных перерывов. Долгое время, проведенное за чертежами, может привести к усталости и снижению концентрации. Каждые 1-2 часа делайте короткие перерывы, чтобы размяться и отдохнуть. Это поможет вам оставаться продуктивным на протяжении всего рабочего дня.

Следуя этим советам, чертежник сможет создать оптимальное рабочее пространство, которое будет способствовать повышению качества и скорости выполнения чертежей. Правильная организация рабочего места — это залог успешной работы и удовлетворенности от процесса творчества.

Вопрос-ответ

Что является основной задачей исполнителя чертежника?

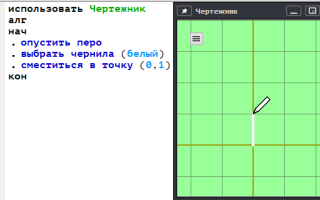

Главной функцией исполнителя Чертёжник является построение рисунков на координатной плоскости. Для того чтобы перемещать Перо по координатной плоскости, необходимо написать алгоритм, используя систему команд исполнителя Чертёжник.

Где окажется Чертежник после выполнения алгоритма?

Оказался в той же точке, что и после выполнения алгоритма? После выполнения этого алгоритма Чертёжник вернулся в исходную точку.

По какой команде Чертежник отсчитывает а единиц вправо вдоль оси х b единиц вверх вдоль оси у?

По команде вектор (a, b) Чертежник отсчитывает на a единиц вправо вдоль горизонтальной оси, на b единиц вверх вдоль вертикальной оси.

Советы

СОВЕТ №1

Перед началом рисования убедитесь, что у вас есть все необходимые инструменты и материалы. Это включает в себя качественные чертежные инструменты, такие как линейки, циркули, карандаши и бумагу соответствующего формата. Подготовьте рабочее место, чтобы оно было удобным и хорошо освещенным.

СОВЕТ №2

Проверьте все исходные данные и спецификации проекта. Убедитесь, что вы понимаете требования и ограничения, прежде чем приступать к рисованию. Это поможет избежать ошибок и сэкономит время на доработки.

СОВЕТ №3

Сделайте предварительные наброски и эскизы. Это поможет вам визуализировать конечный результат и выявить возможные проблемы на ранней стадии. Не бойтесь экспериментировать с различными композициями и пропорциями.

СОВЕТ №4

Обсудите проект с коллегами или наставником. Получение обратной связи на этапе подготовки может дать вам новые идеи и улучшить качество вашего чертежа. Совместная работа часто приводит к более качественным результатам.
