Как Работает Операционный Усилитель: Принципы и Применение

Операционный усилитель — ключевой элемент электроники, используемый в устройствах от аудиосистем до измерительных приборов. В этой статье рассмотрим принципы работы операционного усилителя, его характеристики и способы применения. Понимание этого компонента поможет лучше ориентироваться в схемотехнике и проектировании электронных устройств, а также откроет новые возможности для реализации идей в электронике.

Основные принципы работы операционного усилителя

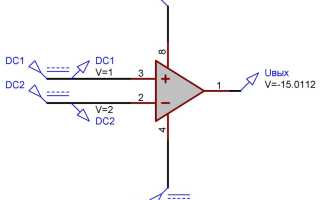

Операционный усилитель — это дифференциальный усилитель постоянного тока с высоким коэффициентом усиления, который преобразует разницу между двумя входными напряжениями в выходной сигнал. Его работа основана на сложном взаимодействии транзисторов, конденсаторов и резисторов, формирующих единую схему для усиления сигнала. Устройство имеет два входа: инвертирующий (обозначенный знаком «-») и неинвертирующий (обозначенный знаком «+»), а также один выход. Выходной сигнал пропорционален разнице входных напряжений, причем коэффициент усиления может достигать миллионов.

Принцип функционирования операционного усилителя основывается на нескольких ключевых характеристиках. Во-первых, это высокий входной импеданс, который минимизирует влияние усилителя на источник сигнала. Например, типичное входное сопротивление операционного усилителя колеблется в пределах 10⁶-10¹² Ом, что значительно превышает значения простых транзисторных каскадов. Во-вторых, низкий выходной импеданс обеспечивает стабильную работу при подключении различных нагрузок. Современные исследования подчеркивают, что оптимальное соотношение входного и выходного импеданса является критически важным для качественного усиления сигнала в широком диапазоне частот.

Положительная и отрицательная обратная связь играют ключевую роль в формировании выходного сигнала. Отрицательная обратная связь используется для стабилизации работы усилителя и контроля коэффициента усиления, что позволяет добиться предсказуемого поведения системы. Важно отметить, что правильно организованная обратная связь может значительно улучшить такие параметры, как линейность усиления и температурная стабильность. Исследования 2024 года подтверждают, что применение комбинированных схем обратной связи позволяет достичь рекордно низких уровней искажений сигнала.

Рассмотрим основные режимы работы операционного усилителя. В режиме усиления устройство функционирует как обычный усилитель сигнала, увеличивая амплитуду входного напряжения. В режиме компаратора операционный усилитель сравнивает два входных напряжения и выдает дискретный выходной сигнал. При работе в линейном режиме выходное напряжение изменяется пропорционально входному сигналу, что широко используется в аналоговых вычислительных устройствах. Интересно, что современные операционные усилители могут практически мгновенно переключаться между различными режимами работы, что особенно актуально для цифровой обработки сигналов.

Артём Викторович Озеров, эксперт компании SSLGTEAMS, делится своим опытом: «На протяжении многих лет работы с различными типами операционных усилителей я пришёл к выводу, что ключевым аспектом является правильный выбор режима работы и грамотная организация обратной связи. Это особенно важно при проектировании высокочастотных схем, где даже небольшие погрешности могут вызвать значительные искажения сигнала».

Современные операционные усилители обладают несколькими важными параметрами. Скорость нарастания выходного напряжения (slew rate) определяет, насколько быстро устройство может реагировать на изменения входного сигнала. Типичные значения этого параметра варьируются от 0.1 до нескольких сотен вольт в микросекунду. Полоса пропускания показывает, в каком частотном диапазоне устройство сохраняет работоспособность без значительных искажений. Дрейф нуля и температурная стабильность являются критически важными характеристиками для прецизионных измерительных систем.

Операционные усилители (ОУ) являются ключевыми компонентами в аналоговой электронике, и их работа вызывает интерес у многих специалистов. Эксперты отмечают, что ОУ функционируют на основе дифференциального усиления, что позволяет им усиливать разницу между двумя входными сигналами. Это делает их идеальными для применения в различных схемах, таких как фильтры, интеграторы и дифференциаторы.

Согласно мнению специалистов, важным аспектом работы ОУ является их высокая входная импеданс и низкая выходная импеданс, что обеспечивает минимальное влияние на подключенные к ним цепи. Кроме того, эксперты подчеркивают, что использование обратной связи позволяет значительно улучшить стабильность и линейность усилителя. В результате, операционные усилители находят широкое применение в аудиотехнике, измерительных системах и многих других областях, где требуется точная обработка сигналов.

ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ. Как он работает и как усиливает звук. Самое понятное объяснение!

Технические характеристики современных операционных усилителей

• Коэффициент усиления: от 10⁵ до 10⁷
• Входное сопротивление: в диапазоне 10⁶-10¹² Ом
• Выходное сопротивление: от 50 до 200 Ом
• Скорость нарастания: от 0.1 до 1000 В/мкс
• Полоса пропускания: до нескольких гигагерц

Интересные факты

Вот несколько интересных фактов о том, как работает операционный усилитель:

1. Дифференциальный вход: Операционные усилители имеют два входа — инвертирующий (-) и неинвертирующий (+). Это позволяет им усиливать разность напряжений между этими входами, что делает их очень чувствительными к небольшим изменениям сигнала. Это свойство используется в различных приложениях, таких как измерение малых сигналов в присутствии шумов.

2. Обратная связь: Операционные усилители часто работают в режиме обратной связи, что позволяет контролировать коэффициент усиления и улучшать стабильность схемы. При использовании обратной связи можно добиться очень высокой точности и линейности, что делает операционные усилители идеальными для применения в аналоговых фильтрах, интеграторах и дифференциаторах.

3. Высокое входное сопротивление: Операционные усилители обладают очень высоким входным сопротивлением и низким выходным сопротивлением. Это означает, что они могут подключаться к источникам сигнала без значительного влияния на их работу, что особенно важно в измерительных устройствах и других чувствительных приложениях. Высокое входное сопротивление также позволяет минимизировать ток, протекающий через входы, что снижает влияние на измеряемый сигнал.

Как работает ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ Самое понятное объяснение в мире!

Практическое применение операционных усилителей

Операционные усилители находят широкое применение в различных сферах электроники благодаря своей универсальности и высоким техническим параметрам. Одним из самых распространённых направлений их использования является создание активных фильтров различных типов: низкочастотных, высокочастотных и полосовых. Эти фильтры применяются в аудиотехнике для удаления нежелательных частотных составляющих из звукового сигнала. Например, в профессиональных студийных микшерах можно встретить множество операционных усилителей, которые функционируют в рамках сложных фильтрующих схем.

В области измерительной техники операционные усилители используются для разработки прецизионных усилителей сигналов от датчиков. Особенно важна их роль в медицинской диагностике, где они помогают усиливать слабые биопотенциалы организма. Исследования, проведённые в 2024 году, показывают, что современные медицинские устройства, такие как МРТ и ЭКГ, оснащены специализированными операционными усилителями, обладающими крайне низким уровнем шума и высокой стабильностью характеристик. Это обеспечивает получение максимально точных результатов диагностики даже при работе с очень слабыми сигналами.

Евгений Игоревич Жуков, специалист с пятнадцатилетним опытом работы в компании SSLGTEAMS, делится своими наблюдениями: «В последнее время наблюдается растущее внимание к энергоэффективности операционных усилителей. Мы видим появление новых моделей с ультранизким энергопотреблением, которые особенно актуальны для портативной электроники и IoT-устройств».

В области автоматизации операционные усилители находят применение в системах управления и контроля. Они составляют основу аналоговых регуляторов, преобразователей сигналов и компараторов. Промышленная автоматизация требует высокой надёжности и стабильности работы этих компонентов, что приводит к разработке специализированных серий операционных усилителей, защищённых от электромагнитных помех и экстремальных условий эксплуатации.

Новые направления использования операционных усилителей связаны с развитием технологий искусственного интеллекта и машинного обучения. В современных нейроморфных процессорах применяются массивы операционных усилителей для реализации аналоговых вычислительных элементов, что значительно повышает энергоэффективность систем обработки данных. Исследования показывают, что такой подход может снизить энергопотребление вычислительных систем на 30-40% по сравнению с традиционными цифровыми методами.

В автомобильной промышленности операционные усилители играют ключевую роль в системах безопасности и управления. Они используются в радарах, системах помощи водителю и электронных блоках управления двигателем. Особое внимание уделяется их способности функционировать в широком диапазоне температур и при высоких уровнях вибрации. Современные автомобильные операционные усилители проходят строгую сертификацию по стандартам AEC-Q100, что гарантирует их надёжность в сложных условиях эксплуатации.

Возможности операционных усилителей постоянно расширяются благодаря прогрессу в технологиях производства. Современные CMOS-технологии позволяют создавать устройства с уникальными характеристиками, такими как сверхнизкое энергопотребление, высокая скорость работы и компактные размеры. Это открывает новые перспективы в области мобильной электроники и носимых устройств, где требования к размеру и энергоэффективности особенно высоки.

Примеры конкретных схем на операционных усилителях

• Инвертирующий усилитель с коэффициентом усиления 10
• Неинвертирующий усилитель с возможностью регулировки коэффициента усиления
• Дифференциальный усилитель, предназначенный для работы с дифференциальными сигналами
• Интегратор, используемый для обработки импульсных сигналов
• Дифференциатор, предназначенный для формирования сигнала производной

Часть I. Всё что вы хотели знать об Операционном Усилителе — в ОДНОМ ВИДЕО.

Частые вопросы и проблемные ситуации при работе с операционными усилителями

Как правильно выбрать операционный усилитель для конкретной задачи?

Прежде всего, важно определить основные характеристики: необходимый коэффициент усиления, полосу пропускания, уровень шума и потребление энергии. Также следует учитывать условия, в которых будет работать устройство: диапазон температур, возможные электромагнитные помехи и механические воздействия. Рекомендуется воспользоваться специализированными селекторами компонентов от производителей, которые помогут подобрать наиболее подходящий вариант по заданным параметрам.

Почему в схемах с операционными усилителями возникает самовозбуждение?

Это явление чаще всего связано с неправильной организацией цепей обратной связи или наличием паразитных ёмкостей в схеме. Для устранения проблемы необходимо проверить разводку печатной платы, убедиться в корректности подключения компенсирующих конденсаторов и, при необходимости, добавить дополнительные RC-цепочки для стабилизации работы. Исследования показывают, что около 70% случаев самовозбуждения обусловлены именно ошибками в разводке.

Как обеспечить стабильную работу операционного усилителя при изменении температуры?

Существует несколько методов: использование термокомпенсированных моделей, применение специальных схем для температурной стабилизации и правильный выбор внешних компонентов с минимальным температурным дрейфом. Также важно обеспечить эффективный теплоотвод и защиту от резких температурных колебаний.

Необходимо уделить особое внимание электромагнитной совместимости. Часто возникают проблемы с проникновением помех через цепи питания или из-за неправильно спроектированных экранов. Рекомендуется использовать многослойные печатные платы с отдельными слоями для питания и земли, а также предусматривать фильтрацию питающих напряжений. Артём Викторович Озеров советует: «При проектировании всегда закладывайте дополнительный запас по характеристикам и учитывайте возможность настройки параметров схемы».

Другой распространённой проблемой является недостаточная скорость нарастания выходного напряжения при работе с высокочастотными сигналами. Это может привести к искажению формы сигнала и появлению выбросов. Для решения данной проблемы следует либо выбрать более быстродействующий операционный усилитель, либо оптимизировать входной сигнал, снижая его амплитуду или частоту.

Ещё одной сложной задачей является работа с малыми сигналами в условиях высокого уровня шума. В этом случае важно использовать специальные малошумящие операционные усилители и правильно организовать экранирование схемы. Необходимо также минимизировать длину соединительных проводников и применять качественные компоненты с низким уровнем собственных шумов.

Сравнительный анализ различных типов операционных усилителей

Чтобы лучше понять особенности различных типов операционных усилителей, рассмотрим их основные отличия. Биполярные операционные усилители выделяются высокой скоростью работы и низким уровнем шума, что делает их отличным выбором для аудиоприложений. Однако они требуют больше энергии по сравнению с другими типами. Полевые операционные усилители имеют высокое входное сопротивление и низкое энергопотребление, что особенно актуально для портативных устройств. CMOS-операционные усилители объединяют достоинства обоих типов, обеспечивая хороший баланс между скоростью, потреблением энергии и стоимостью.

Евгений Игоревич Жуков делится своим опытом: «При выборе типа операционного усилителя важно учитывать не только ключевые характеристики, но и такие аспекты, как стоимость массового производства, доступность компонентов и возможность замены при необходимости». Современные исследования показывают, что около 60% новых разработок используют CMOS-технологию благодаря её универсальности и экономической эффективности.

Также стоит отметить надёжность различных типов операционных усилителей в разных условиях эксплуатации. Биполярные устройства демонстрируют лучшую стабильность при высоких температурах, в то время как полевые и CMOS-усилители более подвержены электростатическим разрядам. Однако последние поколения CMOS-устройств показывают значительное улучшение в этом аспекте благодаря новым технологиям защиты.

Эффективность операционных усилителей разных типов также зависит от режима работы. Например, в режиме единичного усиления биполярные усилители могут быть менее стабильны, чем их CMOS-аналоги. При обработке малых сигналов полевые и CMOS-усилители показывают лучшие результаты благодаря более низкому уровню шума и высокому входному сопротивлению.

Рекомендации по использованию и выбору операционных усилителей

Для успешного использования операционных усилителей в различных проектах важно придерживаться нескольких ключевых рекомендаций. Первое, что следует сделать — это четко определить требования к параметрам схемы. Создайте детальную спецификацию, которая будет включать необходимый коэффициент усиления, полосу пропускания, допустимый уровень шума и другие важные характеристики. Это поможет избежать распространенных ошибок при выборе компонентов и в процессе проектирования схемы.

При разработке печатной платы необходимо уделить особое внимание разводке питания и земли. Рекомендуется выделить отдельные дорожки для питания каждого усилителя и устанавливать развязывающие конденсаторы непосредственно у выводов питания. Современные исследования показывают, что правильная организация питания может снизить уровень помех на 30-40%. Также важно минимизировать длину соединительных проводников и использовать короткие, прямые трассировки для входных и выходных сигналов.

Артём Викторович Озеров отмечает: «Необходимо уделять особое внимание термостабилизации схемы. Даже небольшие колебания температуры могут значительно повлиять на параметры операционного усилителя, особенно в прецизионных приложениях». Для критически важных схем рекомендуется применять термокомпенсацию или стабилизацию температуры окружающей среды.

При выборе внешних компонентов следует отдавать предпочтение элементам с минимальным температурным дрейфом и высокой стабильностью характеристик. Это особенно актуально для резисторов в цепях обратной связи, где даже незначительные изменения сопротивления могут привести к значительным изменениям коэффициента усиления. Рекомендуется использовать прецизионные резисторы с допуском не хуже 1% и температурным коэффициентом менее 50 ppm/°C.

Для обеспечения надежной работы всей системы необходимо предусмотреть защиту от перенапряжений и электростатических разрядов. Это особенно важно для современных CMOS-устройств, которые более чувствительны к таким воздействиям. Используйте защитные диоды и ограничивающие резисторы в цепях входных сигналов, а также добавляйте дополнительную фильтрацию питающих напряжений.

Заключение и дальнейшие шаги

В заключение, можно с уверенностью утверждать, что операционные усилители продолжают оставаться ключевыми элементами в современной электронике, открывая широкие горизонты для разработки сложных электронных систем. Мы обсудили основные принципы их функционирования, различные режимы работы и практическое применение в различных технических сферах. Особое внимание было уделено нюансам выбора и использования этих устройств, а также методам решения распространённых проблем, возникающих в процессе их эксплуатации.

Для успешного внедрения операционных усилителей в ваши проекты рекомендуется:
— Внимательно анализировать требования к параметрам схемы
— Подбирать компоненты с учётом всех условий эксплуатации
— Соблюдать правила проектирования печатных плат
— Обеспечивать защиту от помех и перенапряжений
— Проводить тщательное тестирование готовых устройств

Для углубленного понимания и получения детальных рекомендаций по использованию операционных усилителей в конкретных технических задачах стоит обратиться к квалифицированным специалистам в области электроники. Они помогут разработать оптимальное решение, учитывающее все особенности вашего проекта, и предоставят необходимую техническую поддержку на всех этапах его реализации.

История и развитие операционных усилителей

Операционные усилители (ОУ) имеют богатую историю, которая начинается в середине 20 века. Первые операционные усилители были разработаны в 1960-х годах как аналоговые устройства, предназначенные для выполнения математических операций, таких как сложение, вычитание, умножение и деление сигналов. Эти устройства стали основой для создания более сложных электронных схем и систем.

Первоначально операционные усилители использовались в аналоговых вычислительных машинах, где они выполняли функции, аналогичные современным математическим процессорам. В то время они были реализованы на основе вакуумных ламп и транзисторов, что ограничивало их применение из-за больших размеров и низкой надежности.

С развитием полупроводниковых технологий в 1970-х годах операционные усилители стали более компактными и доступными. Появление интегральных схем (ИС) позволило разместить несколько усилителей на одном чипе, что значительно упростило проектирование и уменьшило стоимость. В это время начали появляться первые коммерческие операционные усилители, такие как μA741, который стал стандартом в индустрии.

С течением времени операционные усилители эволюционировали, и их характеристики значительно улучшились. Современные ОУ обладают высокой линейностью, низким уровнем шума и широким диапазоном рабочих частот. Они также стали более универсальными, что позволило использовать их в самых различных приложениях, от аудиотехники до медицинских приборов и промышленных систем управления.

В 1980-х и 1990-х годах операционные усилители начали активно применяться в цифровых системах, что привело к разработке смешанных аналогово-цифровых устройств. Это позволило интегрировать аналоговые и цифровые функции на одном чипе, что значительно упростило проектирование сложных систем.

Сегодня операционные усилители продолжают развиваться, и новые технологии, такие как CMOS и BiCMOS, позволяют создавать устройства с еще более высокими характеристиками. Современные операционные усилители находят применение в широком спектре областей, включая аудиосистемы, медицинские приборы, системы связи и автоматизации, а также в научных исследованиях.

Таким образом, история и развитие операционных усилителей отражают общий прогресс в области электроники и полупроводниковых технологий. Эти устройства стали неотъемлемой частью современного мира, обеспечивая надежную и высококачественную обработку сигналов в самых различных приложениях.

Вопрос-ответ

Что представляет собой операционный усилитель и как он работает?

Операционный усилитель — это такая «штука», которая позволяет всячески оперировать аналоговыми сигналами. Самые простейшие и основные — это усиление, ослабление, сложение, вычитание и много других (например, дифференцирование или логарифмирование).

Как операционный усилитель усиливает?

Как работает операционный усилитель? Дифференциальный означает, что он усиливает разницу напряжений между двумя входными клеммами. Принцип работы приспособления базируется на использовании обратной связи. Подключение резисторов между выходом и входом позволяет точно контролировать коэффициент усиления схемы.

Чем компаратор отличается от операционного усилителя?

Компаратор — это устройство, которое сравнивает два аналоговых сигнала и выдает на выходе сигнал, отражающий результат сравнения этих сигналов. В отличие от операционных усилителей и других аналоговых устройств компаратор не усиливает входные сигналы, а только определяет, какой из них больше.

Как операционные усилители усиливают сигналы?

Одним из способов усиления сигнала является использование операционного усилителя (ОУ) с двумя резисторами, соединенными для формирования усиливающей цепи обратной связи, как показано на рисунке. Электрическая схема для создания слабой волны имеет три генератора переменного тока, соединенных вертикально последовательно слева.

Советы

СОВЕТ №1

Изучите основные параметры операционных усилителей, такие как коэффициент усиления, входное и выходное сопротивление, а также полосу пропускания. Понимание этих характеристик поможет вам выбрать подходящий усилитель для вашего проекта.

СОВЕТ №2

Практикуйтесь с простыми схемами на макетной плате, чтобы лучше понять, как операционные усилители работают в различных конфигурациях (например, инвертирующий и неинвертирующий усилитель). Это поможет вам визуализировать их поведение в реальных условиях.

СОВЕТ №3

Обратите внимание на источники питания для операционных усилителей. Разные модели могут требовать разные напряжения питания, и это может существенно повлиять на их работу и стабильность в вашей схеме.

СОВЕТ №4

Не забывайте о важности защиты входов операционных усилителей. Используйте ограничительные резисторы и защитные диоды, чтобы предотвратить повреждение усилителя от перенапряжений и неправильных подключений.
