Как Работает Элемент Пельтье: Принципы и Применение

Элемент Пельтье, или термоэлектрический модуль, преобразует электрическую энергию в тепловую, что позволяет ему охлаждать или нагревать объекты. Его применение стало актуальным в различных областях, от бытовой электроники до автомобильной промышленности. В этой статье рассмотрим принципы работы элемента Пельтье, его конструкцию и преимущества, а также его роль в технологиях охлаждения и нагрева, что поможет понять, как этот элемент может быть использован в жизни и бизнесе.

Физические основы работы элемента Пельтье

Элемент Пельтье функционирует на основе термоэлектрического эффекта, который был открыт французским физиком Жаном-Шарлем Пельтье в 1834 году. Этот эффект представляет собой процесс, при котором электрическая энергия преобразуется в тепловую и наоборот, когда электрический ток проходит через соединение двух различных проводников. При протекании тока через спай двух разных материалов происходит либо поглощение, либо выделение тепла, в зависимости от направления тока. В современных элементах Пельтье в основном используются полупроводниковые материалы, такие как комбинации висмута, теллура, сурьмы и селена. Когда элемент подключается к источнику постоянного тока, одна его сторона начинает нагреваться, а другая – охлаждаться, что связано с переносом тепловой энергии носителями заряда. Это явление объясняется тем, что электроны и дырки обладают различной энергией в разных материалах, и при переходе через границу раздела они либо поглощают, либо выделяют энергию.

Артём Викторович Озеров, специалист по термоэлектрическим системам с 12-летним стажем работы в компании SSLGTEAMS, описывает этот процесс так: «Представьте себе поток автомобилей, движущихся по мосту между двумя городами. Если в одном городе есть платный въезд, а в другом – бесплатный, то деньги будут либо забираться, либо добавляться к каждому автомобилю в зависимости от направления движения. Аналогично происходит с энергией в элементе Пельтье».

Эффективность работы элемента Пельтье определяется коэффициентом полезного действия (КПД), который зависит от ряда факторов: качества материалов, геометрии элемента, силы тока и разницы температур между его сторонами. Современные исследования показывают, что КПД термоэлектрических модулей может достигать 5-7% при оптимальных условиях эксплуатации. Однако стоит отметить, что элемент Пельтье демонстрирует наибольшую эффективность при небольших перепадах температур – до 40-50°C. При более значительных перепадах эффективность значительно снижается из-за увеличения теплового потока через материал элемента.

Элемент Пельтье представляет собой термоэлектрическое устройство, которое использует эффект Пельтье для создания разницы температур между двумя сторонами. Эксперты отмечают, что при подаче электрического тока через соединение двух различных проводников происходит поглощение или выделение тепла, в зависимости от направления тока. Это позволяет элементу эффективно охлаждать или нагревать объекты.

Специалисты подчеркивают, что такие устройства находят широкое применение в различных областях, включая холодильные системы, компьютерные кулеры и даже в медицинских приборах. Однако, несмотря на свои преимущества, элементы Пельтье имеют и недостатки, такие как низкая эффективность и необходимость в дополнительном охлаждении для достижения оптимальных результатов. Тем не менее, их компактность и простота в использовании делают их привлекательными для многих современных технологий.

Чудеса ТЕРМОЭЛЕКТРИЧЕСТВА! Объясняем как это работает!

Основные характеристики термоэлектрического эффекта

• Направление эффекта – зависит от полярности подключения
• Линейная зависимость от силы тока
• Зависимость от температурной разницы между сторонами
• Влияние качества соединений между материалами
• Температурная стабильность используемых компонентов

Элементы Пельтье славятся высокой надежностью благодаря отсутствию движущихся частей и простоте конструкции. Они могут функционировать как в режиме охлаждения, так и в режиме нагрева, просто изменяя полярность подключения. Важно помнить, что для достижения эффективной работы необходимо обеспечить качественный теплообмен с обеих сторон элемента, что обычно достигается с помощью радиаторов и вентиляторов.

Интересные факты

Элемент Пельтье — это термоэлектрическое устройство, которое может как охлаждать, так и нагревать, в зависимости от направления тока. Вот несколько интересных фактов о его работе:

1. Обратимость процесса: Элементы Пельтье работают на принципе термоэлектрического эффекта, который был открыт Жаном Пельтье в 1834 году. Если подать электрический ток через элемент, он может создать разницу температур между двумя сторонами, что позволяет одной стороне охлаждаться, а другой — нагреваться. Это делает элементы Пельтье универсальными для различных приложений, от охлаждения электроники до термоэлектрических холодильников.

2. Эффективность и коэффициент производительности: Элементы Пельтье имеют ограниченную эффективность, которая зависит от материалов, из которых они изготовлены, и от температуры. Обычно их коэффициент производительности (COP) ниже, чем у традиционных холодильников, работающих на основе компрессии, но они имеют преимущества в компактности и отсутствии движущихся частей, что делает их более надежными и тихими.

3. Применение в альтернативной энергетике: Элементы Пельтье могут использоваться для преобразования тепла в электричество, что делает их интересными для применения в системах, использующих отходящее тепло, например, в автомобилях или промышленных процессах. Это позволяет не только охлаждать или нагревать, но и генерировать электроэнергию, что способствует повышению общей энергоэффективности.

Галилео. Эксперимент ⚠ Элемент Пельтье 🔬 Peltier Element

Конструкция и технические параметры элементов Пельтье

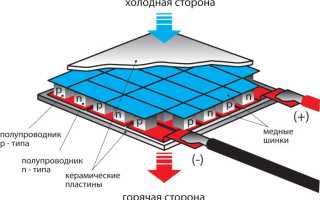

Элемент Пельтье представляет собой сложную многослойную конструкцию, состоящую из чередующихся полупроводниковых компонентов типа p и n, которые соединены между собой металлическими перемычками. Эти элементы располагаются между двумя керамическими пластинами, обеспечивающими как механическую прочность, так и электрическую изоляцию. Стандартные размеры элементов Пельтье колеблются от 10х10 мм до 62х62 мм, при этом их толщина составляет около 3-5 мм. В одном элементе может содержаться несколько сотен термопар, что непосредственно влияет на его мощность и эффективность. При выборе материалов для современных элементов Пельтье учитываются их термоэлектрические характеристики, механическая прочность и устойчивость к температурным изменениям.

Евгений Игоревич Жуков, эксперт с 15-летним стажем работы в компании SSLGTEAMS, отмечает: «Многие пользователи ошибочно считают, что увеличение размера элемента Пельтье автоматически повышает его эффективность. На самом деле, решающими факторами являются качество используемых материалов и точность сборки, а не размеры».

Технические характеристики элементов Пельтье зависят от нескольких ключевых параметров. Максимальная температура, которую можно достичь между горячей и холодной сторонами, обычно составляет 65-75°C при оптимальных условиях теплоотведения. Рабочий ток этих элементов варьируется от 2 до 15 А, а напряжение питания чаще всего находится в пределах 12-24 В. Тепловая мощность стандартных модулей может достигать 150-200 Вт, однако эффективность преобразования энергии остается относительно низкой – около 5-7%. Это объясняется тем, что значительная часть энергии уходит на нагрев самого элемента и рассеивается в окружающей среде.

Факторы, влияющие на производительность

• Качество применяемых полупроводниковых материалов
• Точность сборки элемента
• Эффективность теплоотведения с обеих сторон
• Условия эксплуатации по температуре
• Стабильность источника питания

Ключевой особенностью конструкции является использование высококачественной керамики для внешних пластин. Керамика должна обладать высокой теплопроводностью и в то же время быть отличным электрическим изолятором. Также крайне важна точность изготовления контактных площадок и качество сварки термопар, так как любые недостатки могут привести к неравномерному распределению тока и снижению эффективности работы элемента. Современные технологии производства позволяют создавать элементы Пельтье с высокой степенью однородности характеристик и надежностью функционирования в широком диапазоне условий.

ЧТО ТАКОЕ ЭЛЕМЕНТ ПЕЛЬТЬЕ И КАК ЕГО ИСПОЛЬЗОВАТЬ

Практическое применение элементов Пельтье

Элементы Пельтье находят широкое применение в самых разных сферах благодаря своей уникальной способности точно регулировать температуру без необходимости в традиционных компрессорах или нагревательных устройствах. Одним из наиболее популярных направлений их использования является охлаждение электронных компонентов, особенно в области компьютерной техники. К примеру, высокопроизводительные процессоры часто оснащаются системами охлаждения, основанными на элементах Пельтье, что позволяет достигать температур ниже окружающей среды и гарантировать стабильную работу при высоких нагрузках. В автомобильной индустрии эти элементы применяются в системах климат-контроля для сидений, где необходимо быстрое изменение температуры поверхности.

В медицинской области элементы Пельтье играют ключевую роль в функционировании лабораторного оборудования. Системы термостатирования образцов, портативные холодильники для хранения биологических материалов и устройства для проведения ПЦР-диагностики – все это стало возможным благодаря способности точно поддерживать заданную температуру с точностью до десятых долей градуса. Это особенно актуально в условиях мобильных лабораторий или удаленных медицинских пунктов, где использование традиционных систем охлаждения может быть затруднено.

Инновационные области применения

• Системы точного термостатирования в научных исследованиях
• Портативные холодильники для активного отдыха
• Устройства для охлаждения фотоэлементов в космической технике
• Системы управления температурой в оптических приборах
• Миниатюрные термоэлектрические генераторы

В последние годы элементы Пельтье активно развиваются в направлении создания компактных термоэлектрических генераторов, которые преобразуют температурные различия в электрическую энергию. Эти устройства находят применение в системах сбора энергии от промышленных установок, автомобильных двигателей и даже человеческого тела. Исследования 2024 года демонстрируют увеличение эффективности таких генераторов на 15-20% благодаря внедрению новых материалов с улучшенными термоэлектрическими характеристиками.

Ошибки при использовании и их предотвращение

Хотя использование элементов Пельтье может показаться простым, существует множество распространенных ошибок, способных существенно сократить их срок службы или снизить эффективность работы. Одной из наиболее частых проблем является недостаточный теплоотвод с горячей стороны элемента. Многие пользователи не осознают, сколько тепла выделяется, и не обеспечивают должный теплообмен, что может привести к перегреву и выходу из строя всего устройства. Важно помнить, что для каждого элемента Пельтье необходимо правильно рассчитать и установить соответствующий радиатор с активным охлаждением.

Еще одной распространенной ошибкой является неверное определение рабочего тока. Избыточный ток может вызвать перегрев внутренних соединений и разрушение структуры элемента. В то же время слишком низкий ток снижает эффективность работы и мешает достижению заявленных характеристик. Поэтому крайне важно строго придерживаться рекомендаций производителя по параметрам электропитания и использовать стабилизированные источники тока.

Рекомендации по безопасной эксплуатации

• Обеспечение эффективного теплообмена с обеих сторон
• Применение высококачественной термопасты
• Защита от конденсата при эксплуатации в условиях низких температур
• Правильный выбор источника питания
• Регулярный мониторинг температурного режима

Ключевым аспектом является защита от механических повреждений и соблюдение температурного режима. Элементы Пельтье очень чувствительны к резким температурным изменениям, которые могут привести к термическому напряжению и повреждению структуры. Также важно учитывать риск образования конденсата при значительных перепадах температур и заранее предусматривать необходимые меры защиты.

Вопросы и ответы по работе элементов Пельтье

• Как проверить работоспособность элемента? Для оценки его исправности достаточно подключить элемент к источнику питания с правильной полярностью и прикоснуться к его поверхностям. Исправный элемент должен продемонстрировать заметное изменение температуры в течение нескольких секунд. Более детальная диагностика может быть проведена с помощью измерения электрического сопротивления и контроля тока, который он потребляет.

• Почему элемент перестал выполнять функцию охлаждения? Основные причины могут включать недостаточный теплоотвод с горячей стороны, повышенное контактное сопротивление или неисправность одной из термопар. Первым шагом стоит проверить систему охлаждения и обновить термопасту. Если проблема не исчезает, необходимо проверить целостность электрической цепи.

• Можно ли использовать элемент в непрерывном режиме? Да, при условии обеспечения надлежащего теплообмена и стабильного электропитания. Тем не менее, рекомендуется периодически контролировать температурный режим и состояние контактных поверхностей. Долговременная работа на максимальной мощности может привести к сокращению срока службы устройства.

• Как улучшить эффективность работы? Основные способы включают оптимизацию теплообмена, применение высококачественной термопасты, обеспечение стабильного электропитания и работу в оптимальных температурных диапазонах. Также важно правильно подобрать размер элемента в зависимости от конкретной задачи.

• Что делать, если появляется конденсат? Необходимо обеспечить защиту от влаги, используя герметизацию или специальные покрытия. При работе с большими температурными колебаниями рекомендуется постепенно изменять режимы работы и применять осушители воздуха.

Заключение

В заключение, можно с уверенностью утверждать, что элементы Пельтье являются надежным и эффективным решением для задач точного температурного контроля в самых разных областях. Их отсутствие движущихся частей, компактные размеры и возможность как охлаждения, так и нагрева делают их востребованными в современном оборудовании. Тем не менее, успешное применение этих элементов во многом зависит от правильного выбора параметров, качественного монтажа и соблюдения необходимых условий эксплуатации. Для достижения оптимальной эффективности важно учитывать все технические характеристики и рекомендации по использованию.

Если вы планируете внедрение элементов Пельтье в сложные технические проекты или на промышленном уровне, настоятельно рекомендуется обратиться к специалистам компании SSLGTEAMS для получения более детальной консультации. Профессиональный подход к проектированию систем охлаждения или термостатирования поможет избежать распространенных ошибок и обеспечит долговечность вашего оборудования.

Перспективы развития технологий на основе элементов Пельтье

Элементы Пельтье, известные также как термоэлектрические модули, представляют собой устройства, которые могут преобразовывать теплоту в электрическую энергию и наоборот. С развитием технологий и увеличением потребности в эффективных системах охлаждения и нагрева, перспективы применения элементов Пельтье становятся все более многообещающими.

Одной из ключевых областей, где элементы Пельтье могут найти широкое применение, является энергетика. С учетом глобальных усилий по переходу на возобновляемые источники энергии, термоэлектрические модули могут использоваться для утилизации тепла, выделяющегося в процессе работы различных промышленных установок, а также в автомобилях и других транспортных средствах. Это позволит значительно повысить общую эффективность использования энергии и снизить выбросы углекислого газа.

В области охлаждения элементы Пельтье уже находят применение в портативных холодильниках, медицинских устройствах и компьютерных системах. Однако, с развитием технологий, таких как улучшение термоэлектрических материалов и оптимизация конструкции модулей, можно ожидать появления более эффективных и компактных решений для охлаждения. Это может привести к созданию новых типов холодильников, которые будут работать без компрессоров, что сделает их более экологичными и менее шумными.

Также стоит отметить, что элементы Пельтье могут сыграть важную роль в области носимой электроники. С увеличением популярности умных часов, фитнес-трекеров и других носимых устройств, существует потребность в эффективных системах управления температурой. Элементы Пельтье могут использоваться для поддержания комфортной температуры на коже пользователя, а также для охлаждения или нагрева компонентов устройства, что может значительно повысить его производительность и срок службы.

Научные исследования в области термоэлектрических материалов также открывают новые горизонты для применения элементов Пельтье. Разработка новых соединений с улучшенными термоэлектрическими свойствами может привести к созданию более эффективных и доступных модулей. Это, в свою очередь, может способствовать более широкому внедрению термоэлектрических технологий в различные сферы, включая бытовую технику, медицинские устройства и даже космические технологии.

В заключение, элементы Пельтье представляют собой многообещающую технологию с широким спектром применения. Их способность преобразовывать тепло в электричество и наоборот открывает новые возможности для повышения энергоэффективности и создания экологически чистых решений. С дальнейшими исследованиями и разработками можно ожидать, что элементы Пельтье займут важное место в будущем энергетических и охлаждающих технологий.

Вопрос-ответ

Что такое элемент Пельтье и как он работает?

Элемент Пельтье — это термоэлектрическое устройство, которое создает разницу температур при прохождении электрического тока через два различных полупроводниковых материала. Когда ток проходит через соединение этих материалов, один из них охлаждается, а другой нагревается, что позволяет использовать элемент для охлаждения или обогрева.

Где применяются элементы Пельтье?

Элементы Пельтье находят применение в различных областях, включая холодильные устройства, термоэлектрические охладители, системы климат-контроля в автомобилях, а также в научных приборах для поддержания стабильной температуры.

Каковы преимущества и недостатки использования элементов Пельтье?

Преимущества элементов Пельтье включают компактность, отсутствие движущихся частей и возможность точного контроля температуры. Однако их недостатками являются низкая эффективность по сравнению с традиционными холодильными системами и необходимость в дополнительном охлаждении для поддержания их работы на высоких мощностях.

Советы

СОВЕТ №1

Изучите основные принципы термоэлектричества. Понимание того, как работают элементы Пельтье, поможет вам лучше использовать их в своих проектах. Ознакомьтесь с законами термоэлектричества и принципами работы полупроводников.

СОВЕТ №2

Обратите внимание на правильное охлаждение и нагревание. Элементы Пельтье требуют эффективного теплоотведения для достижения максимальной производительности. Используйте радиаторы или вентиляторы для улучшения теплообмена.

СОВЕТ №3

Экспериментируйте с различными источниками питания. Элементы Пельтье могут работать на разных напряжениях и токах. Попробуйте различные конфигурации питания, чтобы найти оптимальные условия для вашего применения.

СОВЕТ №4

Не забывайте о безопасности. При работе с элементами Пельтье важно учитывать их нагрев и возможные электрические риски. Используйте защитные устройства и следуйте рекомендациям по безопасной эксплуатации.
