Как Подключить Дисплей К Ардуино Уно Правильно и Быстро

Подключение дисплея к Ардуино Уно — важный шаг для создания интерактивных проектов. В этой статье рассмотрим процесс подключения различных типов дисплеев, таких как LCD и OLED, к Ардуино Уно. Это позволит выводить информацию, создавать пользовательские интерфейсы и улучшать взаимодействие с устройствами. Понимание этого процесса расширит ваши навыки в программировании и электронике, открывая новые возможности для реализации креативных идей.

Основные типы дисплеев для Arduino Uno

Существует несколько распространенных типов дисплеев, которые можно подключить к Ардуино Уно. Каждый из них обладает уникальными характеристиками, а также своими плюсами и минусами. Давайте рассмотрим основные варианты:

• LCD дисплеи 16×2 — традиционный вариант с двумя строками по 16 символов. Потребляет примерно 1 мА тока и функционирует при напряжении 5 В.
• OLED дисплеи — современные экраны с высокой контрастностью и низким потреблением энергии (до 0.5 мА).
• TFT дисплеи — цветные экраны с высоким разрешением, но для их подключения требуется больше пинов.
• e-Paper дисплеи — энергоэффективные экраны с эффектом «электронных чернил».

«При выборе дисплея важно учитывать не только технические параметры, но и конкретные задачи проекта,» — отмечает Артём Викторович Озеров. «Например, для автономных устройств лучше подойдут OLED или e-Paper дисплеи благодаря их низкому энергопотреблению.»

Следует обратить внимание на совместимость дисплея с платой Ардуино Уно. Некоторые модели могут требовать дополнительных преобразователей уровней сигнала или специальных библиотек. Также важно учитывать количество доступных цифровых и аналоговых пинов на плате — всего их 14 цифровых и 6 аналоговых.

Евгений Игоревич Жуков делится своим опытом: «Часто начинающие разработчики сталкиваются с нехваткой пинов при подключении TFT дисплеев. В таких случаях рекомендуется использовать шины I2C или SPI, которые позволяют значительно сократить количество задействованных выводов.»

При работе с дисплеями необходимо учитывать их рабочее напряжение. Большинство моделей рассчитаны на 5 В, что идеально подходит для Ардуино Уно. Однако некоторые современные OLED и TFT дисплеи работают от 3.3 В, что требует использования делителей напряжения или логических преобразователей.

Подключение дисплея к Arduino Uno является важным шагом для создания интерактивных проектов. Эксперты отмечают, что для начала необходимо выбрать подходящий тип дисплея, например, LCD или OLED. Затем следует обратить внимание на схему подключения: для LCD-дисплеев часто используется интерфейс I2C, что значительно упрощает процесс. Специалисты рекомендуют использовать библиотеки, такие как LiquidCrystal для LCD и Adafruit_SSD1306 для OLED, так как они обеспечивают простоту в использовании и множество готовых примеров. Важно также правильно настроить питание и учесть, что некоторые дисплеи требуют дополнительных компонентов, таких как резисторы. В итоге, следуя рекомендациям экспертов, можно легко интегрировать дисплей в проект и значительно расширить его функциональность.

☑️ Как ПОДКЛЮЧИТЬ ДИСПЛЕЙ к АРДУИНО

Пошаговая инструкция подключения LCD дисплея 16×2

Давайте рассмотрим детальное руководство по подключению одного из самых востребованных дисплеев — LCD 16×2. Этот вариант особенно подходит для новичков, так как не требует углубленных знаний в электронике и специального оборудования. Для реализации проекта понадобятся следующие элементы:

• Arduino Uno R3
• LCD дисплей 16×2 с контроллером HD44780
• Потенциометр на 10 кОм (для настройки контраста)
• Резистор на 220 Ом (для подсветки)
• Макетная плата и соединительные провода

Процесс подключения можно разбить на несколько этапов. Первый шаг — это физическое соединение компонентов:

• VSS (GND) дисплея соединяется с GND Arduino
• VDD подключается к 5V Arduino
• VO (вывод для контраста) соединяется со средним выводом потенциометра на 10 кОм
• RS подключается к цифровому пину 12
• RW соединяется с GND
• E подключается к цифровому пину 11
• D4-D7 соединяются с цифровыми пинами 5-2 соответственно
• A (анод подсветки) через резистор на 220 Ом к 5V
• K (катод подсветки) к GND

«Корректное подключение потенциометра имеет большое значение,» — подчеркивает Евгений Игоревич. «Если его не настроить, может показаться, что дисплей не функционирует, хотя на самом деле символы просто не видны из-за неправильного контраста.»

Следующий этап — программирование. Необходимо установить библиотеку LiquidCrystal, которая уже включена в стандартный пакет Arduino IDE. Пример простого кода:

#includeLiquidCrystallcd(12,11,5,4,3,2);
voidsetup(){lcd.begin(16,2);lcd.print("Hello, World!");}
voidloop(){lcd.setCursor(0,1);lcd.print(millis()/1000);}

Артём Викторович Озеров добавляет: «Для начинающих часто бывает сложно понять, как работает курсор и как позиционировать текст. Важно помнить, что координаты начинаются с (0,0) в левом верхнем углу.»

При работе с LCD дисплеем стоит учитывать несколько ключевых моментов:

• Не подключайте вывод контраста напрямую к GND или 5V
• Не забывайте о резисторе в цепи подсветки
• Убедитесь в правильной ориентации дисплея при подключении
• Проверьте надежность всех соединений перед загрузкой скетча

Интересные факты

Вот несколько интересных фактов о подключении дисплея к Arduino Uno:

1. Разнообразие дисплеев: Существует множество типов дисплеев, которые можно подключить к Arduino Uno, включая LCD (жидкокристаллические), OLED (органические светодиоды) и TFT (тонкопленочные транзисторы). Каждый из них имеет свои особенности и преимущества, например, OLED-дисплеи обеспечивают яркие цвета и высокую контрастность, а LCD-дисплеи проще в использовании и дешевле.

2. Использование библиотеки: Для упрощения работы с дисплеями разработаны специальные библиотеки, такие как LiquidCrystal для LCD и Adafruit_SSD1306 для OLED. Эти библиотеки позволяют легко управлять отображением текста и графики, а также упрощают процесс инициализации и настройки дисплея.

3. Многофункциональность: Подключив дисплей к Arduino Uno, вы можете создавать не только простые текстовые интерфейсы, но и сложные графические приложения. Например, можно отображать данные с датчиков в реальном времени, создавать графики, а также реализовывать пользовательские интерфейсы для управления проектами, такими как термостаты или системы мониторинга.

Обзор и подключение LCD дисплея 1602

Подключение OLED дисплеев через интерфейс I2C

OLED-дисплеи становятся все более востребованными благодаря своей высокой эффективности и отличному качеству изображения. Подключение через интерфейс I2C является особенно удобным, так как требует всего два сигнальных провода. Давайте подробно рассмотрим этот процесс.

Для начала определим, какие компоненты нам понадобятся:

• Arduino Uno
• OLED дисплей SSD1306 (0.96″ или 1.3″)
• Соединительные провода
• Макетная плата

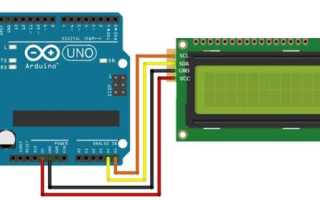

Схема подключения выглядит следующим образом:

• GND дисплея → GND Ардуино
• VCC → 5V или 3.3V (в зависимости от модели)
• SCL → A5 (аналоговый пин 5)
• SDA → A4 (аналоговый пин 4)

«Обязательно ознакомьтесь с документацией конкретной модели дисплея,» — рекомендует Артём Викторович. «Некоторые версии могут требовать подтягивающих резисторов 4.7 кОм на линиях SDA и SCL.»

Что касается программной части, то необходимо установить специальную библиотеку Adafruit SSD1306. Процесс установки выглядит так:

• Откройте Arduino IDE
• Перейдите в меню «Скетч» → «Подключить библиотеку» → «Управлять библиотеками»
• Найдите и установите «Adafruit SSD1306» и «Adafruit GFX Library»

Вот пример базового кода для работы с OLED дисплеем:

#include#include#include
#define SCREEN_WIDTH 128#define SCREEN_HEIGHT 64
Adafruit_SSD1306display(SCREEN_WIDTH,SCREEN_HEIGHT,&Wire,-1);
voidsetup(){if(!display.begin(SSD1306_I2C_ADDRESS,0x3C)){for(;;);}display.display();delay(2000);display.clearDisplay();display.setTextSize(1);display.setTextColor(SSD1306_WHITE);display.setCursor(0,0);display.println("Hello, world!");display.display();}
voidloop(){}

Евгений Игоревич Жуков отмечает: «Одна из распространенных проблем при работе с OLED дисплеями — это неверный I2C адрес. Рекомендуется использовать скетч I2C Scanner для точного определения адреса устройства.»

При работе с OLED дисплеями стоит учитывать следующие аспекты:

• Необходимость корректной инициализации дисплея
• Возможность использования различных шрифтов и размеров текста
• Возможность отображения графики и изображений
• Необходимость очистки буфера перед обновлением содержимого

Вопросы и ответы по подключению дисплеев к Ардуино Уно

Рассмотрим наиболее распространенные вопросы, которые могут возникнуть при подключении дисплеев к Arduino Uno:

• Почему дисплей не отображает символы? Причин может быть несколько: неверная настройка контраста, ошибки в подключении или проблемы с библиотекой. Рекомендуется проверить все соединения и значения потенциометра.
• Как повысить яркость подсветки? Для этого можно уменьшить значение резистора в цепи подсветки или воспользоваться ШИМ-управлением через соответствующий пин Arduino.
• Можно ли одновременно подключить несколько дисплеев? Да, это возможно при использовании различных адресов I2C или разных интерфейсов подключения. Однако стоит учитывать ограничения по количеству доступных пинов.
• Что делать, если не хватает пинов? Можно применить шифраторы, мультиплексоры или перейти на использование шин I2C/SPI вместо параллельного подключения.
• Как создать собственные символы? Создание пользовательских символов возможно с помощью специальных функций библиотек. Например, в LiquidCrystal используется функция createChar().

«Одна из частых ошибок — неверное определение типа используемого интерфейса,» — отмечает Евгений Игоревич. «Важно точно знать, какой интерфейс поддерживает ваш дисплей, и правильно настроить соответствующую библиотеку.»

TFT дисплей. Подключение. Проверка. Написание скетча.

Заключение и практические рекомендации

Подключение дисплея к Arduino Uno является важным этапом на пути к созданию более сложных и функциональных проектов. Мы изучили различные виды дисплеев, их особенности подключения и программирования. От простых LCD 16×2 до современных OLED экранов — выбор зависит от специфики задач и требований вашего проекта.

Для успешного выполнения проекта рекомендуется:

• Внимательно подбирать дисплей в соответствии с задачей
• Проверять совместимость с платой Arduino Uno
• Использовать качественные библиотеки и примеры кода
• Соблюдать правила безопасного подключения
• Тестировать работу на каждом этапе сборки

Если у вас возникнут трудности или понадобится более подробная консультация, не стесняйтесь обращаться к специалистам. Они помогут разобраться с особенностями вашего проекта и предложат оптимальные решения для реализации ваших идей.

Примеры проектов с использованием дисплеев и Arduino Uno

Использование дисплеев в проектах с Arduino Uno открывает широкие возможности для визуализации данных и взаимодействия с пользователем. В этом разделе мы рассмотрим несколько интересных проектов, которые помогут вам лучше понять, как можно интегрировать дисплеи в свои разработки.

1. Цифровой термометр

Один из самых простых и популярных проектов — это цифровой термометр. Для его реализации вам понадобится:

• Arduino Uno
• Дисплей (например, LCD 16×2)
• Датчик температуры (например, DS18B20 или LM35)
• Резистор (если используете DS18B20)

В этом проекте вы будете считывать данные с датчика температуры и выводить их на дисплей. С помощью библиотеки LiquidCrystal вы сможете легко управлять LCD-дисплеем. Программа будет считывать температуру и обновлять отображаемые данные на экране каждые несколько секунд.

2. Часы реального времени

Проект с часами реального времени (RTC) позволяет отображать текущее время и дату на дисплее. Для этого вам понадобятся:

• Arduino Uno
• LCD-дисплей
• Модуль RTC (например, DS1307 или DS3231)

С помощью модуля RTC вы сможете получать точное время, даже если Arduino будет отключен от питания. Библиотека RTClib поможет вам легко взаимодействовать с модулем. Вы можете настроить отображение времени в 12- или 24-часовом формате и добавить дополнительные функции, такие как будильник или таймер.

3. Интерактивная игра «Угадай число»

Этот проект представляет собой простую игру, в которой пользователь должен угадать случайное число, сгенерированное Arduino. Для реализации вам понадобятся:

• Arduino Uno
• LCD-дисплей
• Кнопки для ввода

Игра начинается с генерации случайного числа, которое отображается на дисплее. Пользователь вводит свои предположения с помощью кнопок. Arduino будет сообщать, больше или меньше загаданное число, и обновлять информацию на дисплее. Это отличный способ познакомиться с обработкой ввода и выводом данных.

4. Мониторинг окружающей среды

В этом проекте вы сможете создать устройство для мониторинга температуры и влажности воздуха. Для этого вам понадобятся:

• Arduino Uno
• LCD-дисплей
• Датчик температуры и влажности (например, DHT11 или DHT22)

С помощью датчика вы сможете считывать данные о температуре и влажности, а затем выводить их на дисплей. Это может быть полезно для создания метеостанции или системы контроля климата в помещении. Вы также можете добавить возможность записи данных на SD-карту для дальнейшего анализа.

5. Информационный стенд

Создание информационного стенда, который будет отображать различные данные, такие как новости, погода или расписание, — это еще один интересный проект. Для его реализации вам понадобятся:

• Arduino Uno
• LCD-дисплей
• Модуль Wi-Fi (например, ESP8266)

С помощью модуля Wi-Fi вы сможете получать данные из интернета и отображать их на дисплее. Это может быть полезно для создания умного дома или информационного терминала. Вы можете использовать API различных сервисов для получения актуальной информации и обновления данных на дисплее в реальном времени.

Каждый из этих проектов демонстрирует, как дисплеи могут быть использованы в сочетании с Arduino Uno для создания интерактивных и полезных устройств. Выбор проекта зависит от ваших интересов и уровня подготовки, но каждый из них предоставляет отличную возможность для обучения и экспериментов.

Вопрос-ответ

Можно ли подключить монитор к Arduino Uno?

Подключение Arduino Uno напрямую к VGA-монитору — довольно сложная задача, поскольку VGA — это стандарт аналогового видео, требующий определённых значений синхронизации и напряжения, в то время как Arduino Uno — это простой цифровой микроконтроллер. Однако это определённо возможно с некоторыми дополнительными компонентами.

Какой дисплей можно подключить к Arduino?

Подключение к Arduino. Дисплей подключается по шине I2C, выведенной на пины: Arduino: SDA – A4, SCL – A5. Wemos: SDA – D2, SCL – D1.

Советы

СОВЕТ №1

Перед началом подключения дисплея к Arduino Uno, убедитесь, что у вас есть все необходимые компоненты: дисплей, провода и, возможно, резисторы. Ознакомьтесь с документацией на дисплей, чтобы понять его особенности и требования к подключению.

СОВЕТ №2

Используйте библиотеку, подходящую для вашего дисплея. Например, для LCD-дисплеев часто используется библиотека LiquidCrystal. Убедитесь, что вы правильно установили библиотеку в среде разработки Arduino IDE, чтобы избежать ошибок при компиляции кода.

СОВЕТ №3

Обратите внимание на правильное подключение выводов дисплея к Arduino. Проверьте, что вы подключили каждый вывод дисплея к соответствующему пину на Arduino, согласно схеме подключения. Неправильное подключение может привести к некорректной работе дисплея.

СОВЕТ №4

После подключения и загрузки кода на Arduino, протестируйте дисплей с простыми примерами, чтобы убедиться, что он работает правильно. Начните с отображения простых текстов или графиков, прежде чем переходить к более сложным проектам.
