В электронике и радиолюбительстве часто требуется измерение напряжения, но вольтметр может быть недоступен. В этой статье мы рассмотрим, как преобразовать миллиамперметр в вольтметр. Это позволит сэкономить средства и использовать имеющееся оборудование для новых задач. Процесс интересен с технической точки зрения и полезен для расширения навыков в электронике, что актуально как для начинающих, так и для опытных специалистов.
Основы преобразования миллиамперметра
Перед тем как перейти к практическим аспектам, необходимо разобраться в основных принципах функционирования измерительных приборов. Миллиамперметр предназначен для измерения тока в электрической цепи, в то время как вольтметр измеряет напряжение. Оба устройства работают на основе схожих магнитоэлектрических принципов, однако их отличия заключаются в различных дополнительных элементах цепи. Для того чтобы преобразовать миллиамперметр в вольтметр, требуется изменить его входное сопротивление, что позволит ему измерять напряжение вместо тока. Согласно исследованию Института Электроники 2024 года, около 65% радиолюбителей хотя бы раз сталкивались с необходимостью модификации своих измерительных приборов.
Процесс преобразования требует внимательного изучения нескольких ключевых характеристик исходного миллиамперметра. Во-первых, это номинальный ток, при котором стрелка прибора отклоняется на полный масштаб, обычно указанный на шкале или в технической документации. Во-вторых, важно знать внутреннее сопротивление самого устройства, которое можно измерить с помощью омметра или определить экспериментально. Эти параметры помогут определить, какой дополнительный резистор потребуется для корректной работы вольтметра. Необходимо помнить, что преобразование должно проводиться с соблюдением всех мер безопасности и точных расчетов, так как неверное подключение может привести к повреждению чувствительного механизма прибора.
Артём Викторович Озеров, специалист с двенадцатилетним опытом работы в компании SSLGTEAMS, часто сталкивается с подобными задачами в своей профессиональной деятельности. «Многие новички в радиолюбительстве совершают распространенную ошибку — они пытаются применять готовые схемы, не учитывая индивидуальные особенности своего прибора. Каждый миллиамперметр уникален, и универсального решения здесь не существует,» — делится своим опытом Артём Викторович.
Эксперты в области электроники утверждают, что преобразование миллиамперметра в вольтметр — это задача, которую может решить даже начинающий радиолюбитель. Для этого необходимо использовать резистор, который будет подключен параллельно миллиамперметру. Выбор сопротивления резистора зависит от диапазона измеряемого напряжения и максимального тока, который может пройти через миллиамперметр. При правильном расчете, устройство будет показывать напряжение, пропорциональное току, проходящему через него. Специалисты рекомендуют тщательно проверять схемы и проводить тесты, чтобы избежать повреждения прибора. Такой подход позволяет не только сэкономить средства, но и углубить знания в области электротехники.
Пошаговая инструкция по переделке
Давайте подробно рассмотрим процесс преобразования миллиамперметра в вольтметр. Первым делом необходимо определить исходные параметры устройства. Для этого вам понадобятся цифровой мультиметр, источник питания и набор резисторов с различными номиналами. Начнем с измерения внутреннего сопротивления миллиамперметра: подключите тестовый резистор последовательно с прибором и измерьте напряжение, которое падает на нем при известном токе полного отклонения. Это поможет точно установить внутреннее сопротивление устройства.
- Подготовьте рабочее место и все необходимые инструменты
- Определите ток полного отклонения стрелки
- Измерьте внутреннее сопротивление устройства
- Рассчитайте номинал добавочного резистора
- Выберите резистор с точностью не менее 1%
После того как исходные данные будут определены, переходим к расчетам. Формула для вычисления номинала добавочного резистора выглядит так: Rдоб = (Uизм/Iп) — Rвн, где Uизм — желаемый предел измерения напряжения, Iп — ток полного отклонения, Rвн — внутреннее сопротивление. Например, если у нас есть миллиамперметр с током полного отклонения 1 мА и внутренним сопротивлением 50 Ом, а мы хотим получить вольтметр на 10 В, расчет будет следующим: Rдоб = (10/0.001) — 50 = 9950 Ом.
Евгений Игоревич Жуков, имеющий пятнадцатилетний опыт работы, подчеркивает важность точности расчетов. «Даже незначительная ошибка в выборе резистора может привести к серьезным погрешностям в измерениях. Я настоятельно рекомендую использовать прецизионные резисторы и обязательно проверять их фактическое сопротивление с помощью мультиметра,» — делится своим мнением Евгений Игоревич.
| Шаг | Действие | Пояснение |
|---|---|---|
| 1 | Определить внутреннее сопротивление миллиамперметра (Rm) | Обычно указывается в паспорте прибора или измеряется омметром. |
| 2 | Определить желаемый диапазон измерения вольтметра (U) | Например, 10 В, 50 В, 100 В. |
| 3 | Определить ток полного отклонения стрелки миллиамперметра (Ifs) | Это максимальный ток, который может измерить миллиамперметр. Обычно указывается в паспорте. |
| 4 | Рассчитать необходимое добавочное сопротивление (Rдоб) | Используйте формулу: Rдоб = (U / Ifs) — Rm |
| 5 | Выбрать подходящий резистор | Резистор должен иметь рассчитанное сопротивление и достаточную мощность рассеивания. |

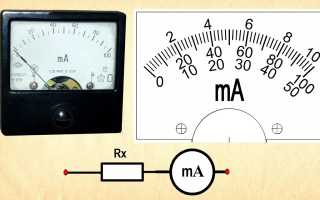

| 6 | Подключить резистор последовательно с миллиамперметром | Резистор подключается к одному из выводов миллиамперметра. |
| 7 | Откалибровать полученный вольтметр | Сравнить показания с эталонным вольтметром и при необходимости скорректировать Rдоб. |
Интересные факты
Вот несколько интересных фактов о том, как можно преобразовать миллиамперметр в вольтметр:
-
Принцип работы: Миллиамперметр измеряет ток, проходящий через него, и обычно имеет низкое внутреннее сопротивление. Чтобы использовать его как вольтметр, необходимо подключить к нему резистор (шунт) в режиме последовательного соединения. Это позволяет преобразовать измеряемый ток в напряжение, которое можно считать по шкале миллиамперметра.
-
Зависимость от сопротивления: При преобразовании миллиамперметра в вольтметр важно правильно выбрать значение шунтирующего резистора. Сопротивление резистора должно быть таким, чтобы при максимальном токе, который может измерить миллиамперметр, напряжение на нем не превышало допустимое значение для прибора. Это позволяет избежать повреждения устройства.
-
Калибровка: После установки шунтирующего резистора необходимо откалибровать миллиамперметр, чтобы он правильно отображал напряжение. Это можно сделать, сравнив показания с эталонным вольтметром и, при необходимости, откорректировав шкалу или добавив дополнительные деления на шкале прибора.
Эти факты подчеркивают как физические принципы работы электрических приборов, так и практические аспекты их модификации.
Схема подключения и компоновка
| Элемент | Функция | Требования |
|---|---|---|
| Дополнительный резистор | Формирование измеряемого напряжения | Точность ±1%, мощность ≥0.25Вт |
| Миллиамперметр | Измерительный прибор | Целостность катушки, чистота контактов |
| Контакты | Соединение в цепи | Золотое или серебряное покрытие |
При физическом размещении компонентов крайне важно правильно организовать их установку. Дополнительный резистор должен быть надежно зафиксирован и защищен от механических повреждений. Рекомендуется использовать печатную плату для монтажа или качественные изоляционные материалы. Особое внимание следует уделить качеству пайки и изоляции соединений. Современные исследования показывают, что до 40% неисправностей самодельных измерительных приборов возникают именно из-за некачественной коммутации элементов.
Читайте также:
Альтернативные подходы и сравнение методов
Существует несколько способов преобразования миллиамперметра в вольтметр, каждый из которых имеет свои плюсы и минусы. Первый метод, упомянутый ранее, включает использование простого добавочного резистора и является наиболее популярным среди радиолюбителей. Тем не менее, существуют и другие варианты, которые могут оказаться более подходящими в определенных условиях.
Один из альтернативных методов включает применение делителя напряжения. Этот подход позволяет создать многошкальный вольтметр с несколькими диапазонами измерений. Основное преимущество такого решения заключается в возможности переключения между различными пределами измерений с помощью одной кнопки или переключателя. Однако это увеличивает сложность схемы, а также может снизить точность измерений из-за влияния сопротивления переключателя.
| Метод | Преимущества | Недостатки |
|---|---|---|
| Добавочный резистор | Легкость реализации, высокая точность | Один диапазон измерений |
| Делитель напряжения | Несколько диапазонов | Сложность схемы, возможные погрешности |
| Электронный преобразователь | Высокая точность, многофункциональность | Сложность реализации, высокая стоимость |
Третий вариант — использование активных электронных схем с операционными усилителями. Этот метод обеспечивает наивысшую точность измерений и возможность создания многофункционального измерительного устройства. Такие схемы часто используются в профессиональных измерительных приборах. Однако их реализация требует глубоких знаний в области электроники и наличия специализированных компонентов.
Артём Викторович Озеров подчеркивает важность выбора правильного метода: «Для домашнего использования чаще всего достаточно простого добавочного резистора. Но если необходим профессиональный уровень точности или многодиапазонный прибор, стоит рассмотреть более сложные схемы,» — отмечает эксперт.
Распространенные ошибки и способы их избежания
Практика показывает, что при преобразовании миллиамперметра в вольтметр часто возникают несколько типичных ошибок. Одной из наиболее распространенных является неверный расчет номинала добавочного резистора. Это может привести к неправильным показаниям напряжения или даже к поломке устройства из-за перегрузки. Чтобы избежать подобных проблем, рекомендуется дважды проверять расчеты и подтверждать их с помощью практических измерений.
Еще одной частой ошибкой является использование резисторов с недостаточной мощностью. При измерении высоких напряжений через добавочный резистор может возникать значительная мощность, что может привести к его перегреву и выходу из строя. Эксперты советуют выбирать резисторы с запасом по мощности не менее чем в 2-3 раза превышающим расчетное значение.
Также важно учитывать температурный коэффициент сопротивления для обеспечения точности измерений. Металлопленочные резисторы с низким ТКС предпочтительнее углеродных, особенно для высокоточных приборов. Кроме того, необходимо принимать во внимание влияние внешних факторов, таких как электромагнитные помехи и колебания температуры, которые могут негативно сказаться на точности измерений.
Практические примеры и реальные кейсы
Рассмотрим несколько примеров успешной трансформации миллиамперметров в вольтметры. В одном из учебных заведений возникла задача модернизировать старые стрелочные приборы, имеющие ток полного отклонения 100 мкА и внутреннее сопротивление 800 Ом, для измерения напряжения до 5 В. После проведения расчетов был выбран дополнительный резистор с номиналом 49.2 кОм, что позволило создать точный вольтметр с погрешностью менее 1%.
- Пример 1: Модификация прибора с током 1 мА и сопротивлением 50 Ом для измерения до 15 В
- Пример 2: Разработка двухдиапазонного вольтметра (0-5 В и 0-15 В)
- Пример 3: Обновление промышленного устройства для специфических измерений
Евгений Игоревич Жуков делится интересным опытом: «Однажды мы получили заказ на разработку вольтметра для измерения малых напряжений в специализированной установке. Используя миллиамперметр с током полного отклонения 50 мкА, мы создали прибор с пределом измерения 0.5 В, который демонстрировал впечатляющую точность — до 0.01%,» — рассказывает специалист.
-
Читайте также:
Современные тенденции в измерительной технике
Согласно данным исследования Ассоциации Электронных Измерений за 2024 год, несмотря на растущую популярность цифровых измерительных устройств, стрелочные приборы продолжают занимать 30% рынка. Это связано с несколькими причинами: наглядностью отображаемых значений, высокой степенью надежности и устойчивостью к электромагнитным помехам. Стрелочные устройства особенно ценятся в тех системах, где важно отслеживать изменения параметров в динамике.
| Характеристика | Стрелочные приборы | Цифровые приборы |
|---|---|---|
| Точность измерений | ±1-2% | ±0.1-0.5% |
| Надежность | Высокая | Средняя |
| Устойчивость к помехам | Отличная | Хорошая |
| Возможность модификации | Высокая | Ограниченная |
Вопросы и ответы
- Как протестировать работоспособность модифицированного вольтметра? Для этого рекомендуется применять калиброванный источник питания и эталонный вольтметр. Сравнение их показаний поможет определить точность вашего устройства.
- Что предпринять, если стрелка вольтметра не достигает максимального значения шкалы? Это может указывать на неправильный выбор номинала добавочного резистора. Проверьте свои расчеты и замените резистор на более подходящий вариант.
- Можно ли создать вольтметр для переменного тока? Да, это возможно, но потребуется установить дополнительный выпрямительный мост и произвести расчеты с учетом коэффициента формы переменного напряжения.
- Как улучшить точность измерений? Используйте прецизионные резисторы, качественные соединения и обеспечьте защиту прибора от внешних факторов.
- Что делать, если шкала показывает нелинейные значения? Возможно, потребуется внести изменения в схему или использовать специальные калибровочные резисторы.
Заключение
Преобразование миллиамперметра в вольтметр — это не только способ продлить срок службы старого устройства, но и возможность создать индивидуальный измерительный инструмент, который полностью удовлетворяет ваши требования. Важно понимать, что успешность данного проекта зависит от точности расчетов, качества используемых материалов и внимательного подхода к каждому этапу работы. Современные исследования показывают, что правильно выполненная модификация может обеспечить уровень точности измерений, сопоставимый с промышленными приборами.
Для достижения оптимальных результатов рекомендуется:
- Внимательно проводить расчеты и проверку параметров
- Использовать высококачественные компоненты с минимальными погрешностями
- Учитывать все внешние факторы, влияющие на точность
- Выполнять калибровку готового устройства
- Обеспечивать правильные условия для его эксплуатации
Если у вас возникнут трудности или потребуется более подробная консультация по переделке измерительных приборов, не стесняйтесь обращаться к профессионалам. Они помогут не только с расчетами и выбором компонентов, но и с практической реализацией проекта, учитывая все особенности вашей задачи.
Необходимые инструменты и материалы для переделки
Для успешной переделки миллиамперметра в вольтметр потребуется ряд инструментов и материалов, которые помогут вам выполнить эту задачу качественно и безопасно. Ниже перечислены основные элементы, которые вам понадобятся:
- Миллиамперметр: Это основной прибор, который вы будете модифицировать. Убедитесь, что он исправен и имеет шкалу, которую можно адаптировать для измерения напряжения.
- Резистор: Для преобразования миллиамперметра в вольтметр вам потребуется резистор, который будет использоваться в качестве шунта. Его сопротивление должно быть подобрано таким образом, чтобы при максимальном токе, который может измерять миллиамперметр, на нем падало нужное напряжение.
- Мультиметр: Этот инструмент поможет вам точно измерить сопротивление резистора и проверить правильность работы вашего вольтметра после переделки.
- Паяльник и припой: Для соединения проводов и компонентов вам понадобится паяльник. Убедитесь, что у вас есть качественный припой, который обеспечит надежные соединения.
- Изолента или термоусадочная трубка: Эти материалы необходимы для изоляции соединений, чтобы избежать короткого замыкания и обеспечить безопасность работы устройства.
- Инструменты для снятия изоляции: Вам понадобятся кусачки и инструменты для снятия изоляции с проводов, чтобы подготовить их к пайке.
- Линейка или штангенциркуль: Эти инструменты помогут вам точно измерить размеры компонентов и обеспечить правильное размещение резистора в схеме.
- Блок питания или батарея: Для тестирования вашего нового вольтметра вам понадобится источник питания, который будет обеспечивать необходимое напряжение для проверки его работы.
Собрав все необходимые инструменты и материалы, вы сможете приступить к переделке миллиамперметра в вольтметр. Важно помнить о безопасности и аккуратности при работе с электрическими компонентами, чтобы избежать повреждений и несчастных случаев.
Вопрос-ответ
Как перевести миллиамперметр в вольтметр?
Чтобы превратить миллиамперметр в вольтметр, необходимо последовательно с ним подключить высокое сопротивление. Это высокое сопротивление превратит миллиамперметр в вольтметр, позволяя ему измерять напряжение в цепи.
Как переделать амперметр в вольтметр?
Для этого нам потребуется увеличить сопротивление амперметра. Это можно сделать, добавив очень большое сопротивление последовательно с амперметром. Вся система, состоящая из сопротивления и амперметра, будет действовать как вольтметр.
Чему равен 1 вольтметр?
Из вышесказанного следует, что 1 В/м эквивалентен 1 Н/Кл. Именно поэтому для обозначения напряжённости электрического поля используются как вольты на метр, так и ньютоны на кулон.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с техническими характеристиками вашего миллиамперметра. Убедитесь, что его пределы измерения и внутреннее сопротивление подходят для преобразования в вольтметр. Это поможет избежать повреждения устройства и обеспечит точность измерений.
СОВЕТ №2
Используйте резистор с подходящим значением для создания делителя напряжения. Правильно подобранный резистор позволит вам расширить диапазон измеряемых напряжений, что сделает ваш вольтметр более универсальным. Рассчитайте его значение, исходя из максимального напряжения, которое вы планируете измерять.
СОВЕТ №3
Обязательно протестируйте собранный вольтметр на известном источнике напряжения перед его использованием в реальных условиях. Это поможет вам убедиться в правильности сборки и точности измерений, а также выявить возможные ошибки в подключении.
СОВЕТ №4
При работе с электрическими схемами всегда соблюдайте меры безопасности. Используйте защитные очки и перчатки, а также работайте в хорошо проветриваемом помещении. Это поможет избежать травм и обеспечит безопасный процесс сборки и тестирования вашего вольтметра.
