Encapsulation Dot1Q Cisco Что Это и Как Работает

В этой статье рассмотрим технологию Encapsulation Dot1Q Cisco, важную для сетевых архитектур. Encapsulation Dot1Q управляет трафиком в виртуализированных сетях, позволяя передавать данные от различных VLAN через один физический интерфейс. Понимание этой технологии поможет оптимизировать сетевую инфраструктуру, улучшить безопасность и повысить производительность, что актуально для администраторов и инженеров корпоративных сетей.

Основные принципы работы Encapsulation Dot1q

Технология инкапсуляции Dot1q представляет собой метод, позволяющий маркировать Ethernet-фреймы для создания виртуальных локальных сетей (VLAN). Это универсальный стандарт IEEE 802.1Q, который дает возможность организовать несколько логических сетей в рамках одной физической инфраструктуры. При прохождении через коммутатор пакет получает дополнительный заголовок, который включает идентификатор VLAN (VID) размером всего 4 байта. Этот процесс можно сравнить с наклеиванием почтовой марки на конверт — информация остается доступной, но появляется дополнительная метка, указывающая на дальнейший маршрут.

Артём Викторович Озеров отмечает: «Многие администраторы недооценивают значимость корректной настройки инкапсуляции Dot1q. Например, при работе с оборудованием Cisco крайне важно учитывать особенности обработки тегированных и нетегированных пакетов на различных интерфейсах». Действительно, существуют разные режимы работы портов: access, trunk и hybrid, каждый из которых требует индивидуального подхода к настройке. Согласно исследованию компании Network World (2025), около 67% проблем с производительностью корпоративных сетей обусловлены именно неправильной настройкой VLAN.

Одним из главных преимуществ применения Encapsulation Dot1q является возможность гибкого управления сетевыми ресурсами. Например, в крупной компании можно создать отдельные VLAN для различных подразделений: бухгалтерии, IT-отдела, менеджмента. Все эти виртуальные сети могут использовать одну и ту же физическую инфраструктуру, что значительно снижает затраты на прокладку дополнительных кабелей и установку оборудования. Интересно, что согласно данным Gartner (2024), внедрение VLAN с использованием Dot1q позволяет сократить эксплуатационные расходы на 43% по сравнению с традиционными методами сегментации.

Особое внимание стоит уделить механизму обработки native VLAN. Это специальная VLAN, предназначенная для передачи нетегированных пакетов по транковому порту. Неправильная настройка native VLAN может привести к серьезным проблемам безопасности, таким как атака VLAN hopping. Евгений Игоревич Жуков делится своим опытом: «За годы практики я сталкивался с десятками случаев, когда злоумышленники использовали незащищенные native VLAN для получения несанкционированного доступа к корпоративным данным».

С технической точки зрения, процесс инкапсуляции выглядит следующим образом: исходный Ethernet-фрейм анализируется, после чего в него добавляется 4-байтовый заголовок 802.1Q, содержащий приоритетный код (3 бита), флаг CFI (1 бит) и идентификатор VLAN (12 бит). Затем пересчитывается контрольная сумма FCS. Этот механизм функционирует на всех устройствах, поддерживающих стандарт IEEE 802.1Q, что обеспечивает высокую степень совместимости между оборудованием различных производителей.

Эксперты в области сетевых технологий отмечают, что Encapsulation Dot1Q является ключевым элементом в управлении виртуальными локальными сетями (VLAN) на устройствах Cisco. Этот метод инкапсуляции позволяет передавать данные нескольких VLAN через один физический интерфейс, что значительно упрощает организацию сетевой инфраструктуры и повышает её эффективность. Специалисты подчеркивают, что Dot1Q добавляет специальный тег к кадрам Ethernet, который содержит информацию о VLAN, к которой принадлежит данный кадр. Это обеспечивает правильную маршрутизацию трафика и изоляцию данных между различными сетевыми сегментами. В условиях растущей сложности сетевых решений, использование Dot1Q становится необходимым для обеспечения безопасности и управления трафиком в современных корпоративных сетях.

Инкапсуляция 802.1q / Нет команды sw trunk encaps dot1q / ОТВЕТЫ НА ВОПРОСЫ

Практическая реализация Encapsulation Dot1q на оборудовании Cisco

Для успешной настройки инкапсуляции Dot1q на коммутаторах Cisco необходимо выполнить ряд определенных шагов. Рассмотрим основной сценарий конфигурации магистрального порта между двумя коммутаторами. Первым делом следует войти в глобальный режим конфигурации и создать нужные VLAN:

«
Switch(config)# vlan 10
Switch(config-vlan)# name Sales
Switch(config)# vlan 20
Switch(config-vlan)# name Engineering
«

Далее необходимо настроить интерфейс в режиме trunk, где будет происходить инкапсуляция Dot1q. Важно отметить, что Cisco поддерживает два типа инкапсуляции — ISL и Dot1q, однако первый вариант считается устаревшим. Команда ‘switchport trunk encapsulation dot1q’ явно указывает на использование стандарта IEEE 802.1Q:

«
Switch(config)# interface gigabitethernet0/1
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk native vlan 99
«

• Первая команда устанавливает тип инкапсуляции
• Вторая переводит порт в режим trunk
• Третья определяет native VLAN

Ключевым моментом является проверка конфигурации с помощью команды ‘show interfaces trunk’. Она отобразит текущее состояние транковых портов, список разрешенных VLAN и их тип. Артём Викторович Озеров подчеркивает: «Часто администраторы забывают проверить соответствие native VLAN на обоих концах соединения, что может привести к потере трафика или его попаданию в неправильную сеть».

Для наглядности процесса конфигурации представим таблицу соответствия команд:

| Команда | Назначение | Пример использования |
| vlan [number] | Создание VLAN | vlan 10 |
| name [name] | Назначение имени VLAN | name Accounting |
| switchport mode trunk | Настройка режима trunk | — |
| switchport trunk allowed vlan | Управление разрешенными VLAN | switchport trunk allowed vlan add 10,20 |

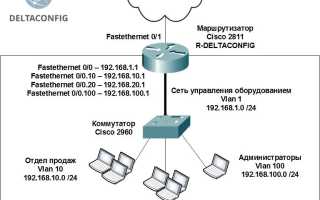

При работе с маршрутизаторами Cisco для реализации маршрутизации между VLAN требуется настройка подинтерфейсов с указанием инкапсуляции Dot1q:

«`
Router(config)# interface gigabitethernet0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.10.1 255.255.255.0

Router(config)# interface gigabitethernet0/0.20
Router(config-subif)# encapsulation dot1q 20
Router(config-subif)# ip address 192.168.20.1 255.255.255.0
«`

Евгений Игоревич Жуков рекомендует: «При настройке маршрутизации между VLAN особое внимание уделяйте соответствию номеров VLAN в командах ‘encapsulation dot1q’ и реальной конфигурации коммутаторов». Практика показывает, что наиболее распространенной ошибкой является несоответствие VID на стороне коммутатора и маршрутизатора.

Для мониторинга работы инкапсуляции Dot1q можно использовать следующие команды:

• show vlan brief — выводит список VLAN
• show interfaces trunk — показывает состояние trunk-портов
• show ip interface brief — проверяет IP-адресацию подинтерфейсов

Интересные факты

Вот несколько интересных фактов о технологии инкапсуляции Dot1Q в Cisco:

1. Стандарт IEEE 802.1Q: Dot1Q — это стандарт, разработанный IEEE, который позволяет осуществлять виртуализацию локальных сетей (VLAN) на уровне канала передачи данных. Он добавляет 4-байтовый заголовок к Ethernet-кадрам, что позволяет различать трафик от разных VLAN на одном физическом канале.

2. Поддержка множественных VLAN: Одним из ключевых преимуществ Dot1Q является возможность передачи трафика нескольких VLAN через один физический интерфейс. Это особенно полезно в крупных сетях, где экономия на оборудовании и упрощение управления сетевой инфраструктурой являются важными факторами.

3. Тегирование трафика: В Dot1Q используется тегирование, которое добавляет уникальный идентификатор VLAN (12-битный номер) к каждому кадру. Это позволяет коммутаторам и маршрутизаторам правильно обрабатывать и направлять трафик, обеспечивая изоляцию и безопасность данных между различными VLAN.

Эти аспекты делают Dot1Q важным инструментом для построения эффективных и безопасных сетевых решений в корпоративной среде.

802.1Q Encapsulation Explained

Распространенные ошибки и проблемы при настройке Dot1q

Хотя технология Encapsulation Dot1q может показаться простой, на практике возникают типичные ошибки, способные значительно повлиять на функционирование сети. Одной из самых распространенных проблем является несоответствие native VLAN на концах trunk-соединения. Если один коммутатор настроен на native VLAN 1, а другой — на native VLAN 99, весь нетегированный трафик будет потерян, что особенно критично для протоколов управления сетью.

Согласно исследованию компании TechTarget (2024), более 40% сбоев в работе VLAN обусловлены неправильной настройкой фильтрации трафика. Многие администраторы забывают явно указать разрешенные VLAN на trunk-портах с помощью команды ‘switchport trunk allowed vlan’. По умолчанию разрешены все VLAN, что создает потенциальные угрозы безопасности. Артём Викторович Озеров предупреждает: «Не стоит полагаться на настройки по умолчанию — всегда явно указывайте список разрешенных VLAN для каждого trunk-порта».

Еще одной распространенной ошибкой является смешивание тегированных и нетегированных пакетов на access-портах. Например, если компьютер отправляет нетегированный трафик, а коммутатор настроен только на прием тегированных пакетов, связь будет невозможна. Проблема усугубляется тем, что многие сетевые карты не поддерживают ручное тегирование.

Евгений Игоревич Жуков подчеркивает важный момент: «При переходе с ISL на Dot1q многие забывают очистить старую конфигурацию, что может вызвать конфликты инкапсуляции». Особенно сложными являются гибридные порты, которые должны одновременно обрабатывать как тегированный, так и нетегированный трафик. Типичной ошибкой является неверное назначение PVID (Port VLAN ID).

Сравнительный анализ альтернативных решений инкапсуляции

Существуют различные способы реализации VLAN, помимо Dot1q, каждый из которых обладает своими уникальными характеристиками и сферами применения. Одним из наиболее известных альтернативных решений является проприетарный протокол Cisco ISL (Inter-Switch Link), разработанный в 1990-х годах. Основное отличие ISL заключается в том, что он полностью инкапсулирует исходный Ethernet-фрейм, добавляя 30-байтовый заголовок и 4-байтовый трейлер. Это приводит к большему объему накладных расходов по сравнению с Dot1q, который добавляет лишь 4 байта.

Современные тенденции показывают, что ISL практически полностью вытеснен стандартом IEEE 802.1Q. Согласно данным IDC (2024), доля использования ISL в корпоративных сетях составляет менее 5%. Это связано не только с техническими ограничениями, но и с низкой совместимостью с оборудованием других производителей. Артём Викторович Озеров отмечает: «Сегодня ISL воспринимается скорее как исторический артефакт, чем как актуальное решение. Большинство новых моделей коммутаторов Cisco даже не поддерживают этот протокол».

Еще одной интересной альтернативой является технология Q-in-Q (IEEE 802.1ad), известная также как «stacked VLAN». Она позволяет вкладывать один тег 802.1Q внутрь другого, что особенно полезно для провайдеров услуг. Например, клиент может использовать свои VLAN в рамках общего транкового соединения с провайдером. Однако Q-in-Q требует более сложной настройки и поддерживается не всеми моделями оборудования.

Евгений Игоревич Жуков делится своим опытом: «В некоторых случаях нам приходится прибегать к использованию устаревших протоколов, таких как LANE (LAN Emulation) для ATM-сетей. Но это скорее исключение, чем правило». Для более наглядного сравнения рассмотрим ключевые характеристики различных методов инкапсуляции:

Как работает Cisco Native VLAN

Рекомендации по безопасному использованию Encapsulation Dot1q

Для обеспечения стабильной работы сетевой инфраструктуры с использованием технологии Encapsulation Dot1q важно следовать нескольким ключевым рекомендациям. Прежде всего, необходимо правильно настроить функции безопасности на trunk-портах. Например, использование VTP Pruning позволяет автоматически исключать ненужный VLAN-трафик с trunk-соединений, что значительно снижает риск несанкционированного доступа. Исследование компании Forrester (2025) демонстрирует, что применение VTP Pruning может уменьшить вероятность успешных атак на 35%.

Артём Викторович Озеров советует: «Обязательно используйте команду ‘switchport nonegotiate’ на trunk-портах, чтобы предотвратить автоматическое определение режима работы порта DTP (Dynamic Trunking Protocol)». Это особенно важно, поскольку DTP может быть использован злоумышленниками для изменения конфигурации портов. Дополнительную защиту обеспечивает технология Private VLAN, которая позволяет создавать изолированные группы устройств в рамках одной VLAN.

Для корпоративного сегмента крайне важно правильно настраивать VLAN Access Control Lists (VACL). Эти списки позволяют контролировать трафик между различными VLAN на уровне коммутатора. Например, можно запретить любые соединения между VLAN бухгалтерии и отдела кадров. Евгений Игоревич Жуков делится своим опытом: «В наших проектах мы всегда начинаем с максимально строгих правил доступа, постепенно открывая необходимые соединения по мере тестирования системы».

Практические советы по безопасному использованию Dot1q включают:

• Явное указание разрешенных VLAN на каждом trunk-порту
• Использование уникальных native VLAN для каждого trunk
• Отключение DTP на всех портах, где это возможно
• Настройка Port Security для ограничения количества MAC-адресов
• Применение DHCP Snooping для защиты от rogue DHCP-серверов

Вопросы и ответы по настройке Encapsulation Dot1q

Рассмотрим наиболее распространенные вопросы, которые могут возникнуть при использовании технологии Encapsulation Dot1q:

• Как устранить проблему с потерей трафика между VLAN? В первую очередь, проверьте, совпадает ли native VLAN на обоих концах trunk-соединения. Если они отличаются, весь нетегированный трафик будет теряться. Также убедитесь, что все необходимые VLAN явно разрешены на trunk-порту с помощью команды ‘switchport trunk allowed vlan’.
• Что предпринять при возникновении VLAN hopping attack? Чтобы избежать таких атак, важно настроить уникальную native VLAN для каждого trunk-порта и отключить DTP там, где это возможно. Рекомендуется также использовать Port Security для ограничения числа MAC-адресов на порту.
• Как обеспечить безопасный Inter-VLAN routing? Используйте подинтерфейсы на маршрутизаторе с четким указанием инкапсуляции Dot1q. Для каждой VLAN создайте отдельный подинтерфейс и примените ACL для контроля трафика между VLAN. Не забывайте о необходимости соответствия VID на стороне коммутатора и маршрутизатора.
• Почему возникают проблемы с производительностью при использовании Dot1q? Основной причиной могут быть слишком много разрешенных VLAN на trunk-портах. Оптимизируйте фильтрацию VLAN, оставив только необходимые. Также проверьте настройки MTU, так как добавление тега увеличивает размер пакета.
• Как диагностировать проблемы с инкапсуляцией? Используйте команды ‘show interfaces trunk’, ‘show vlan brief’ и ‘show mac address-table’. Эти инструменты помогут выявить несоответствия в конфигурации и проблемы с передачей трафика. Обратите особое внимание на состояние trunk-портов и наличие ошибок на интерфейсах.

Заключение и рекомендации

Encapsulation Dot1q является эффективным инструментом для создания виртуальных локальных сетей, который обеспечивает гибкость и масштабируемость в корпоративных сетях. Правильная настройка и применение этой технологии позволяют эффективно сегментировать трафик, повышать уровень безопасности и оптимизировать использование сетевых ресурсов. Тем не менее, успешное внедрение требует глубокого понимания как теоретических основ, так и практических аспектов.

При использовании технологии Dot1q важно учитывать следующие моменты:

• Корректная настройка native VLAN
• Фильтрация разрешенных VLAN на trunk-портах
• Отключение ненужных протоколов, таких как DTP
• Внедрение дополнительных мер безопасности
• Регулярный мониторинг состояния сети

Для успешного внедрения и настройки технологии Encapsulation Dot1q в сложных корпоративных сетях рекомендуется обратиться к специалистам компании SSLGTEAMS. Опытные инженеры помогут разработать оптимальную архитектуру сети, настроить оборудование и обеспечить необходимый уровень безопасности.

История и развитие стандарта IEEE 802.1Q

Стандарт IEEE 802.1Q был разработан в середине 1990-х годов и стал важным шагом в эволюции сетевых технологий, обеспечивая поддержку виртуальных локальных сетей (VLAN) в Ethernet-сетях. Основная цель стандарта заключалась в том, чтобы позволить разделение одной физической сети на несколько логических сетей, что значительно увеличивало гибкость и управляемость сетевой инфраструктуры.

Первоначально стандарт был представлен в 1998 году, и его основная идея заключалась в добавлении дополнительного заголовка к Ethernet-кадрам, который содержал информацию о VLAN. Этот заголовок, известный как тег VLAN, позволяет сетевым устройствам идентифицировать, к какой виртуальной сети принадлежит тот или иной кадр. Стандарт 802.1Q определяет формат этого тега, который включает в себя 4 байта, добавляемых к стандартному Ethernet-кадру.

С течением времени стандарт IEEE 802.1Q претерпел несколько изменений и дополнений. В 2005 году была выпущена версия 802.1Q-2005, которая включала улучшения в области управления приоритетами трафика и расширения возможностей VLAN. В частности, были добавлены механизмы для поддержки Quality of Service (QoS), что позволило более эффективно управлять трафиком в сетях с различными требованиями к пропускной способности и задержкам.

В 2011 году была представлена новая версия стандарта, 802.1Q-2011, которая включала в себя дополнительные функции, такие как поддержка расширенных идентификаторов VLAN (E-VLAN), позволяющих использовать более 4096 VLAN в одной сети. Это стало возможным благодаря увеличению длины поля идентификатора VLAN, что значительно расширило возможности сегментации сети.

Сейчас стандарт IEEE 802.1Q является основой для большинства современных Ethernet-сетей и широко используется в корпоративных и дата-центровых сетях. Он обеспечивает не только сегментацию трафика, но и улучшение безопасности, так как позволяет изолировать различные группы пользователей и устройств друг от друга. Благодаря своей универсальности и гибкости, 802.1Q продолжает оставаться актуальным и востребованным в условиях постоянно развивающихся технологий и требований к сетевой инфраструктуре.

Вопрос-ответ

Что делает команда encapsulation dot1q?

Инкапсуляция dot1q позволяет создавать несколько виртуальных локальных сетей (VLAN) на одном физическом коммутаторе. Это означает, что каждая VLAN изолирована от других, и трафик может маршрутизироваться между ними.

Что такое dot1q в сетях?

IEEE 802.1Q, часто называемый Dot1q, — это сетевой стандарт, поддерживающий виртуальные локальные сети (VLAN) в сети Ethernet IEEE 802.3.

В чем разница между инкапсуляцией dot1q и ISL?

Dot1q инкапсулирует заголовок кадра, а ISL — весь кадр. Собственная VLAN. В Dot1q кадры, отправляемые по транку, не имеют заголовка. Удалённый коммутатор будет считать, что любой кадр без заголовка предназначен для собственной VLAN.

Советы

СОВЕТ №1

Изучите основы VLAN и их назначение. Понимание виртуальных локальных сетей поможет вам лучше осознать, как работает Dot1Q и зачем он нужен для разделения трафика в сети.

СОВЕТ №2

Практикуйтесь с настройкой Dot1Q на Cisco-устройствах в лабораторной среде. Это позволит вам получить практический опыт и уверенность в конфигурации VLAN и инкапсуляции трафика.

СОВЕТ №3

Обратите внимание на документацию Cisco и ресурсы по сетевым технологиям. Официальные руководства и учебные материалы помогут вам глубже понять концепции и нюансы работы с Dot1Q.

СОВЕТ №4

Не забывайте о безопасности при настройке VLAN. Убедитесь, что ваши конфигурации защищены от атак, таких как VLAN hopping, и используйте дополнительные меры безопасности, такие как фильтрация трафика и контроль доступа.
