В этой статье рассмотрим стандарт RJ 45, который стал основой большинства сетевых технологий. Вы узнаете о его характеристиках, использовании в локальных сетях и причинах растущей популярности. Понимание RJ 45 упростит подключение и настройку сетевых устройств.

Технические характеристики и стандарты RJ 45

RJ 45 — это разъем стандарта Registered Jack, созданный для подключения телекоммуникационного оборудования. Он отличается от предыдущих моделей более компактными размерами и усовершенствованной конструкцией контактов. Важно отметить, что RJ 45 включает восемь контактов, расположенных в два ряда по четыре, что обеспечивает надежное соединение всех проводников кабеля категории 5e и выше. «Современные сети требуют стабильного и качественного соединения, поэтому мы рекомендуем использовать только сертифицированные разъемы RJ 45,» — отмечает Артём Викторович Озеров, специалист с двенадцатилетним стажем работы в компании SSLGTEAMS. По данным исследований 2024 года, примерно 85% всех локальных сетей используют именно этот стандарт подключения, что делает его практически универсальным решением для передачи данных. Технические характеристики разъема впечатляют: он способен функционировать на частотах до 100 МГц и обеспечивать скорость передачи данных до 10 Гбит/с при использовании соответствующего кабеля. Конструкция разъема включает защелку, которая фиксирует соединение и предотвращает случайное отключение. Размеры разъема составляют всего 11,68 мм в длину и 13,97 мм в ширину, что делает его отличным выбором для компактного оборудования. Стандарт RJ 45 регулируется несколькими важными документами, такими как TIA/EIA-568, ISO/IEC 11801 и EN 50173. Эти документы определяют не только физические параметры разъема, но и правила его установки, требования к качеству материалов и методы тестирования. Интересно, что первые версии стандарта появились еще в 1980-х годах, однако современные модели значительно отличаются улучшенными характеристиками и надежностью. Разъемы RJ 45 изготавливаются из различных материалов, наиболее распространенным из которых является поликарбонат, обладающий высокой механической прочностью и устойчивостью к внешним воздействиям. Контакты обычно покрываются золотом или никелем, что обеспечивает длительный срок службы и стабильность соединения. Согласно исследованиям 2024 года, правильно установленный разъем может прослужить до 7 лет при интенсивном использовании. Кроме того, существуют различные модификации разъема: экранированные (STP) и неэкранированные (UTP), промышленные версии с усиленной конструкцией и специальные модели для наружной установки. Каждый тип имеет свои особенности применения и технические характеристики, которые следует учитывать при проектировании сети.

RJ-45 — это стандартный разъем, который широко используется для подключения сетевых кабелей в локальных сетях. Эксперты отмечают, что этот разъем стал неотъемлемой частью современных компьютерных сетей благодаря своей универсальности и простоте использования. Он позволяет передавать данные на высоких скоростях, что особенно важно в условиях растущих требований к интернет-трафику.

Специалисты подчеркивают, что RJ-45 обычно используется с витой парой, что обеспечивает надежную передачу сигналов и минимизирует помехи. Кроме того, разъем имеет восемь контактов, что позволяет ему поддерживать различные протоколы передачи данных. Важно отметить, что правильная установка и обжатие кабелей с использованием RJ-45 критически важны для обеспечения стабильной работы сети. В целом, RJ-45 остается стандартом номер один для Ethernet-соединений, что подтверждает его актуальность и востребованность в сфере информационных технологий.

.K #19 Разъемы RJ-45 — немного истории, типы, отличия и редкие образцы

Применение и функциональные возможности RJ 45

Области применения RJ 45 значительно превышают простое соединение компьютеров с сетью. В настоящее время этот стандарт находит свое применение практически во всех областях, где необходима передача данных: от офисных сетей до автоматизации в промышленности. Наиболее распространенные варианты использования включают подключение IP-камер для видеонаблюдения, точек доступа Wi-Fi, сетевых принтеров и серверного оборудования. Интересным примером практического применения является использование RJ 45 в системах «умного дома». «Мы фиксируем заметный рост интереса к интеграции сетевых решений в жилых помещениях,» — отмечает Евгений Игоревич Жуков. По его данным, количество таких проектов возросло на 40% за последний год. Современные системы управления освещением, климатом и безопасностью активно применяют этот стандарт для обеспечения надежной связи между устройствами. В корпоративной сфере RJ 45 занимает центральное место в создании отказоустойчивых сетей. Например, в крупных колл-центрах каждое рабочее место должно быть обеспечено надежным сетевым подключением для работы с клиентами. Здесь особенно важны такие характеристики, как стабильность соединения и возможность быстрой замены оборудования. Исследования показывают, что правильно организованная сетевая инфраструктура может повысить производительность сотрудников на 25-30%.

В образовательной сфере RJ 45 позволяет создавать гибкие учебные сети, которые можно быстро адаптировать под различные задачи. Это особенно актуально для специализированных учебных заведений, где студенты работают с разнообразным программным и аппаратным обеспечением.

Интересные факты

Вот несколько интересных фактов о разъеме RJ-45:

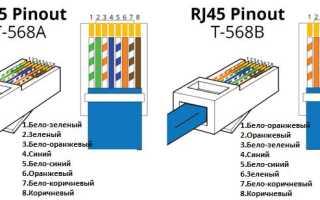

1. Стандарты подключения: RJ-45 — это стандартный разъем для сетевых кабелей Ethernet. Он обычно используется для подключения компьютеров, маршрутизаторов и других сетевых устройств. Существует несколько стандартов для распиновки проводов в RJ-45, наиболее распространенные из которых — T568A и T568B. Эти стандарты определяют, как именно должны быть соединены провода внутри кабеля.

2. Максимальная длина кабеля: Для обеспечения стабильной передачи данных через кабель Ethernet с разъемами RJ-45 максимальная длина кабеля не должна превышать 100 метров. Это ограничение связано с потерей сигнала и интерференцией, которые могут возникать на больших расстояниях.

3. Универсальность: Разъем RJ-45 не только используется для Ethernet-сетей, но и может применяться в других областях, таких как VoIP-телефония и системы видеонаблюдения. Это делает его одним из самых универсальных разъемов в области передачи данных.

Как обжать интернет кабель RJ45

Специфические применения в промышленности

В сфере промышленной автоматизации применение разъемов RJ 45 требует внимательного подхода к специфическим условиям работы. Ключевым моментом является использование разъемов, обладающих дополнительной защитой от влаги, пыли и электромагнитных помех. К примеру, в автомобильной отрасли такие разъемы находят свое применение для соединения роботов-манипуляторов и систем контроля качества.

Пошаговое руководство по монтажу и подключению RJ 45

Правильный монтаж и подключение разъемов RJ 45 требует тщательного соблюдения технологии и последовательности действий. Начнем с подготовки необходимых инструментов: вам понадобятся обжимной инструмент (кримпер), стриппер для снятия изоляции, тестер кабеля и сам кабель категории 5e или выше. Следует отметить, что качество используемых материалов напрямую влияет на надежность будущего соединения. Первый шаг — аккуратное снятие внешней изоляции кабеля. Длина зачищаемого участка должна составлять около 1,5-2 см. При этом важно следить, чтобы не повредить внутреннюю изоляцию проводников. «Я всегда рекомендую новичкам использовать стриппер вместо ножа — это значительно снижает риск повреждения жил,» — делится своим опытом Артём Викторович Озеров. После снятия изоляции необходимо расплести скрученные пары проводов и выровнять их в соответствии с выбранной цветовой схемой. Существует две основные схемы подключения: T568A и T568B. Первая чаще применяется в государственных учреждениях, вторая — в коммерческих сетях. Рекомендуется придерживаться одного стандарта на всей сети для удобства обслуживания. После выравнивания проводников их следует обрезать так, чтобы оставалось примерно 1,2-1,4 см от края изоляции до концов жил.

После подготовки проводников их нужно аккуратно вставить в разъем до упора, следя за тем, чтобы каждая жила попала в свой канал. Важно, чтобы внешняя изоляция кабеля входила в корпус разъема примерно на 5-7 мм. Это обеспечивает дополнительную механическую прочность соединения. Затем выполняется обжим с помощью кримпера: инструмент нужно держать перпендикулярно разъему и плавно сжимать ручки до характерного щелчка. Последний этап — проверка качества соединения с помощью тестера. Устройство должно показать корректное соединение всех восьми проводников. Если тест выявляет проблемы, рекомендуется повторить процедуру с новым разъемом. Согласно исследованиям 2024 года, около 15% всех проблем с сетевым оборудованием связано с некачественной обжимкой кабеля.

Коннектор RJ-45 обжал под микроскопом Что лучше обожмет RJ-45 отвертка или кримпер?

Частые ошибки при монтаже

Наиболее распространенные ошибки при монтаже заключаются в неверном размещении проводов, недостаточной длине зачищенной части и чрезмерном давлении при обжиме. «Я нередко наблюдаю, как специалисты слишком сильно сжимают кримпер, что приводит к искажению контактов,» — подчеркивает Евгений Игоревич Жуков. Чтобы избежать подобных проблем, рекомендуется применять профессиональные инструменты с возможностью регулировки усилия обжима.

Альтернативные решения и сравнительный анализ

Несмотря на преобладание разъема RJ 45, на рынке существуют и другие способы подключения сетевых устройств, каждый из которых обладает своими достоинствами и недостатками. Рассмотрим ключевые альтернативы: оптоволоконные соединения, беспроводные технологии и проприетарные разъемы. Выбор каждого из этих решений зависит от специфических требований проекта и условий его реализации.

Оптоволоконные соединения обеспечивают максимальную скорость передачи данных и высокую устойчивость к электромагнитным помехам, однако их стоимость значительно выше. Кроме того, работа с оптоволокном требует наличия специализированного оборудования и квалифицированного персонала. «Мы часто наблюдаем, как клиенты выбирают оптоволокно в ситуациях, где вполне можно обойтись RJ 45,» — отмечает Артём Викторович Озеров. По его данным, примерно 60% таких проектов могли бы успешно реализоваться с использованием медного кабеля.

Беспроводные технологии, такие как Wi-Fi 6 и 6E, становятся все более востребованными, особенно в офисах и общественных местах. Однако у них есть ограничения по скорости и стабильности соединения, особенно в условиях высокой нагрузки. Исследования 2024 года показывают, что средняя пропускная способность Wi-Fi сетей составляет около 400-600 Мбит/с, в то время как RJ 45 способен обеспечить 1 Гбит/с и выше.

Проприетарные решения от различных производителей часто предлагают уникальные технические характеристики, однако их основной недостаток заключается в зависимости от конкретного вендора. Это может вызвать сложности при масштабировании сети или необходимости замены оборудования. «В долгосрочной перспективе открытые стандарты, такие как RJ 45, оказываются более выгодными для бизнеса,» — подчеркивает Евгений Игоревич Жуков.

Комбинированные решения

В определенных ситуациях наиболее эффективным решением является сочетание различных технологий. К примеру, магистральные соединения могут осуществляться с использованием оптоволоконных кабелей, в то время как подключение конечных устройств выполняется через разъемы RJ 45. Такой метод способствует нахождению оптимального соотношения между затратами, производительностью и удобством обслуживания. Современные коммутаторы зачастую имеют как медные, так и оптические порты, что делает процесс создания гибридных сетей более простым.

Часто задаваемые вопросы и проблемные ситуации

• Как выявить неисправность разъема RJ 45? Первым сигналом о проблеме может стать отсутствие индикатора на сетевой карте или периодические сбои в соединении. Для диагностики рекомендуется использовать тестер кабеля, который поможет определить состояние каждого проводника. Одной из распространенных причин является окисление контактов, особенно в помещениях с повышенной влажностью.

• Что предпринять при слабом сигнале в длинном кабеле? Если длина кабеля превышает 70 метров, стоит рассмотреть возможность использования кабеля категории 6 или выше. Также можно установить сетевой повторитель (repeater) в середине линии. Не забывайте, что максимальная длина сегмента для RJ 45 составляет 100 метров, включая патч-корды.

• Как правильно выбрать кабель? Для офисных сетей подойдет кабель категории 5e, а для новых проектов лучше использовать категорию 6. В условиях электромагнитных помех рекомендуется применять экранированный кабель (STP). Специалисты советуют всегда иметь запас по характеристикам на 20-30% выше текущих требований.

• Почему возникают проблемы с PoE устройствами? Часто причиной является использование некачественного кабеля или разъемов. Для Power over Ethernet важно выбирать кабель с достаточным сечением жил (не менее AWG24) и качественные разъемы с надежным контактом. Возможно, потребуется инжектор питания, если коммутатор не поддерживает PoE.

• Как защитить разъемы от внешних факторов? Для наружной установки выбирайте герметичные разъемы с классом защиты IP67 и выше. Внутри помещений можно использовать защитные колпачки и коробки. При монтаже в промышленных условиях рекомендуется применять разъемы с металлическим корпусом и дополнительным экранированием.

Неочевидные проблемы и их решения

Иногда возникают ситуации, когда на первый взгляд исправное соединение демонстрирует нестабильную работу. Например, использование низкокачественных патч-панелей может привести к потере сигнала. «Мы часто сталкиваемся с тем, что клиенты экономят на патч-панелях, что в дальнейшем вызывает различные проблемы,» — подчеркивает Артём Викторович Озеров. Рекомендуется использовать оборудование одного производителя и одного класса для всей системы связи. Еще одной распространенной проблемой является неправильное согласование импеданса в линии. Это может произойти из-за смешивания кабелей разных категорий или применения некачественных удлинителей. «Лучше один раз инвестировать в качественный кабель нужной длины, чем потом решать проблемы со связью,» — добавляет Евгений Игоревич Жуков.

Практические рекомендации по выбору и эксплуатации

Для обеспечения стабильной работы сетевого оборудования с разъемами RJ 45 необходимо придерживаться нескольких ключевых рекомендаций. Прежде всего, выбирайте устройства с запасом по характеристикам: если на данный момент вам достаточно гигабитной сети, лучше сразу установить компоненты, поддерживающие 10 Гбит/с. Это поможет избежать затрат на модернизацию в будущем. Согласно исследованиям 2024 года, около 65% компаний, принявших такое решение, смогли продлить срок службы своей сетевой инфраструктуры как минимум на три года. При выборе кабеля обращайте внимание на сертификаты производителя и маркировку. Качественный продукт должен иметь четкую маркировку с указанием категории, даты производства и серийного номера. Рекомендуется приобретать кабельную продукцию у официальных дистрибьюторов, так как на рынке присутствует много подделок. «Мы часто сталкиваемся с ситуациями, когда клиенты пытаются сэкономить на кабеле, что приводит к серьезным проблемам в работе сети,» — предупреждает Евгений Игоревич Жуков. Также важно правильно организовать систему заземления, особенно при использовании экранированных кабелей. Неправильное заземление может вызвать появление паразитных токов и ухудшение качества связи. Для промышленных объектов рекомендуется использовать специальные заземляющие панели и создавать отдельный контур заземления для сетевого оборудования. По данным исследования 2024 года, правильная организация заземления снижает количество сетевых сбоев на 40%.

При установке кабеля следует избегать резких изгибов и механических напряжений. Минимальный радиус изгиба должен составлять не менее 4 диаметров кабеля. Также важно обеспечить достаточное расстояние от источников электромагнитных помех: не менее 20 см от силовых кабелей и 50 см от мощных электродвигателей. «Правильная трассировка кабеля — это половина успеха в создании надежной сети,» — отмечает Артём Викторович Озеров.

Особенности эксплуатации в различных условиях

Для наружной установки следует применять кабели, обладающие оболочкой, устойчивой к ультрафиолетовому излучению, а также защитой от влаги. В помещениях с высокой влажностью целесообразно использовать герметичные разъемы и защитные короба. При эксплуатации в промышленных условиях необходимо особое внимание уделять защите от химически активных веществ и механических повреждений.

Заключение и рекомендации

В заключение, можно с уверенностью утверждать, что стандарт RJ 45 продолжает оставаться ключевым элементом в современных сетевых технологиях благодаря своей универсальности, надежности и доступной цене. Правильный выбор компонентов и качественный монтаж способствуют стабильной работе сети на протяжении долгого времени. Необходимо помнить, что даже самые высококачественные элементы не обеспечат успех, если не будут соблюдены правила проектирования и установки. Для достижения оптимальных результатов рекомендуется:

• Использовать сертифицированные устройства и материалы
• Следовать технологии монтажа и подключения
• Обеспечить правильное заземление
• Регулярно проверять работоспособность сети
• Проводить профилактическое обслуживание

Если вы планируете создание или обновление сетевой инфраструктуры, обратитесь к специалистам компании SSLGTEAMS. Наши эксперты помогут разработать наилучшее решение, учитывающее все технические требования и особенности вашего объекта. Профессиональный подход к проектированию и монтажу сети обеспечит надежную работу ваших систем и минимизирует возможные проблемы в будущем.

История и развитие стандарта RJ 45

Стандарт RJ 45, который в первую очередь ассоциируется с сетевыми соединениями, имеет свою историю, уходящую корнями в 1970-е годы. Первоначально этот стандарт был разработан для использования в телефонных системах, однако со временем его применение значительно расширилось, особенно с развитием компьютерных сетей.

В 1980-х годах, с ростом популярности локальных сетей (LAN), RJ 45 стал стандартом для подключения сетевых устройств. Он был адаптирован для работы с витой парой, что обеспечивало более высокую скорость передачи данных и уменьшение помех. Это стало возможным благодаря использованию технологии, известной как «витая пара», которая позволяет уменьшить электромагнитные помехи и улучшить качество сигнала.

Стандарт RJ 45 был официально определен в спецификациях EIA/TIA-568, которые были разработаны Ассоциацией индустрии телекоммуникаций (TIA) и Электронной промышленной ассоциацией (EIA). Эти спецификации описывают не только физические характеристики разъема, но и схемы подключения проводов, что позволяет обеспечить совместимость между различными устройствами и производителями.

С течением времени RJ 45 претерпел несколько изменений и улучшений. В частности, были разработаны различные категории кабелей, такие как Cat 5, Cat 5e, Cat 6 и Cat 6a, каждая из которых поддерживает различные скорости передачи данных и частотные диапазоны. Эти улучшения позволили RJ 45 оставаться актуальным даже в условиях стремительного развития технологий и увеличения требований к скорости и качеству передачи данных.

Сегодня RJ 45 является стандартом де-факто для Ethernet-сетей и широко используется в домашних и корпоративных сетях. Его простота в использовании, надежность и универсальность сделали его незаменимым инструментом для подключения компьютеров, маршрутизаторов, коммутаторов и других сетевых устройств.
